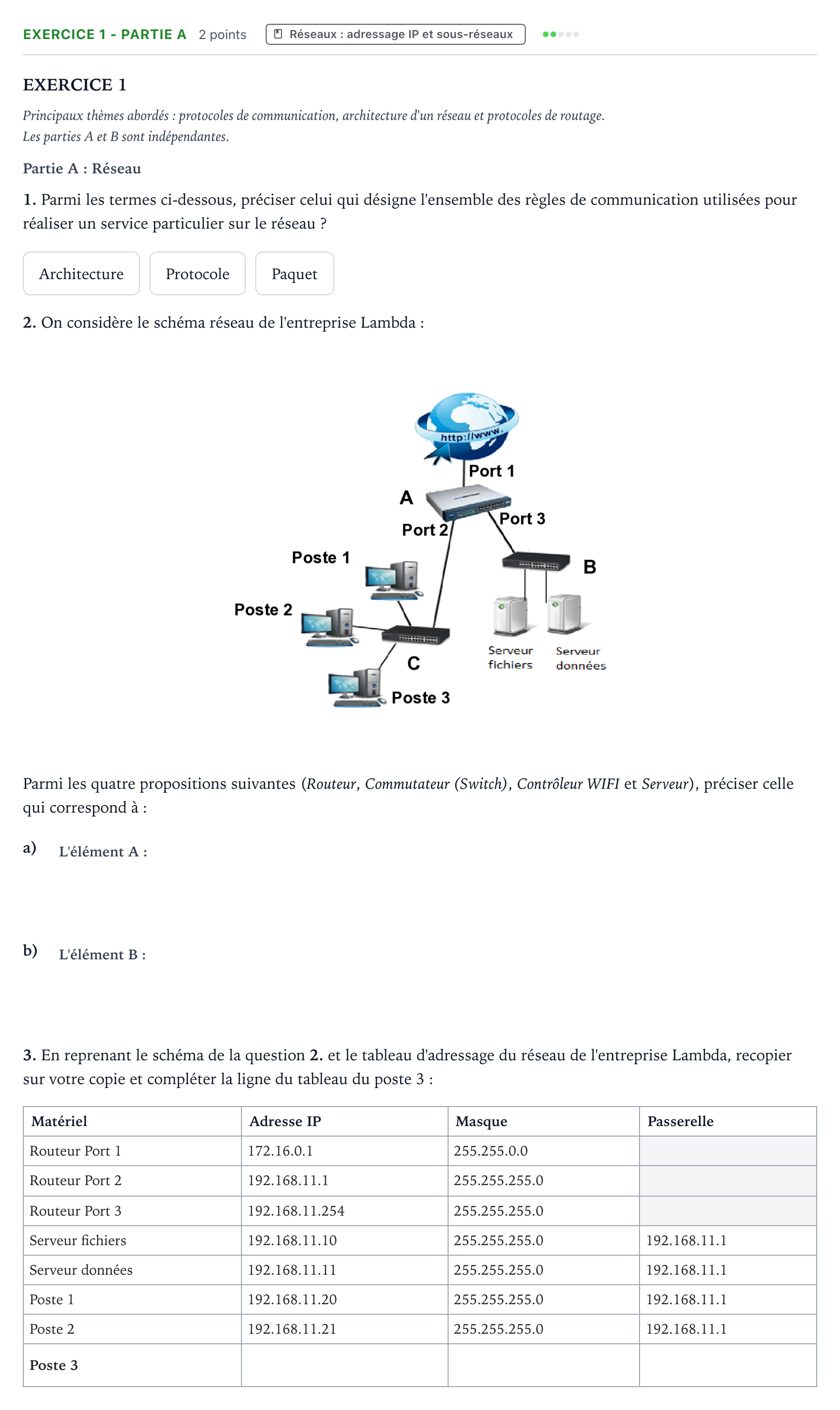

Exercice 1 - Partie A · Bac Numérique et Sciences Informatiques Métropole 2 remplacement 2021

EXERCICE 1

Principaux thèmes abordés: protocoles de communication, architecture d'un réseau et protocoles de routage.

Les parties A et B sont indépendantes.

Partie A: Réseau

1. Parmi les termes ci-dessous, préciser celui qui désigne l'ensemble des règles de communication utilisées pour réaliser un service particulier sur le réseau ?

2. On considère le schéma réseau de l'entreprise Lambda:

Parmi les quatre propositions suivantes ( Routeur, Commutateur (Switch), Contrôleur WIFI et Serveur), préciser celle qui correspond à:

a)

b)

3. En reprenant le schéma de la question 2. et le tableau d'adressage du réseau de l'entreprise Lambda, recopier sur votre copie et compléter la ligne du tableau du poste 3:

Matériel · Adresse IP · Masque · Passerelle

Routeur Port 1 · 172.16.0.1 · 255.255.0.0

Routeur Port 2 · 192.168.11.1 · 255.255.255.0

Routeur Port 3 · 192.168.11.254 · 255.255.255.0

Serveur fichiers · 192.168.11.10 · 255.255.255.0 · 192.168.11.1

Serveur données · 192.168.11.11 · 255.255.255.0 · 192.168.11.1

Poste 1 · 192.168.11.20 · 255.255.255.0 · 192.168.11.1

Poste 2 · 192.168.11.21 · 255.255.255.0 · 192.168.11.1

Poste 3
