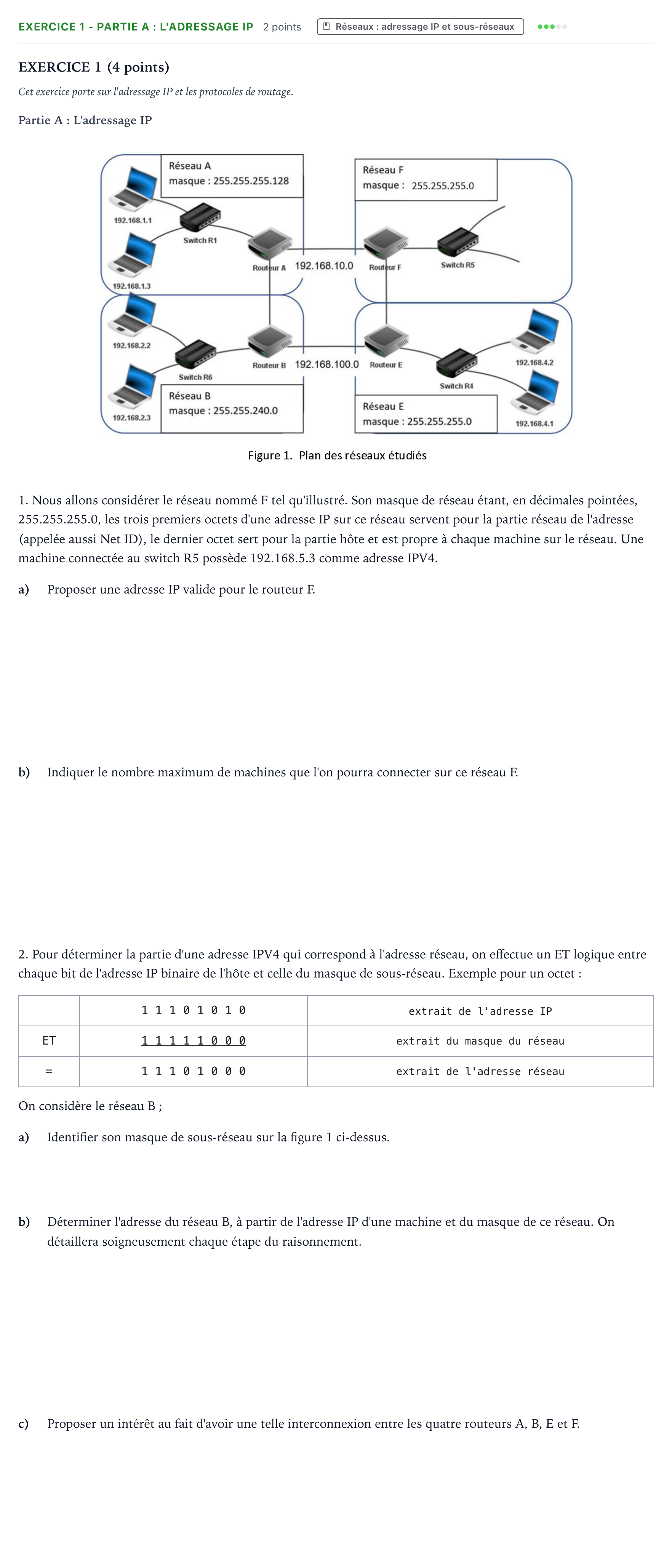

Exercice 1 - Partie A : L'adressage IP · Bac Numérique et Sciences Informatiques Centres étrangers (Afrique) 2023 (jour 2)

EXERCICE 1 (4 points)

Cet exercice porte sur l'adressage IP et les protocoles de routage.

Partie A: L'adressage IP

1. Nous allons considérer le réseau nommé F tel qu'illustré. Son masque de réseau étant, en décimales pointées, 255.255.255.0, les trois premiers octets d'une adresse IP sur ce réseau servent pour la partie réseau de l'adresse (appelée aussi Net ID), le dernier octet sert pour la partie hôte et est propre à chaque machine sur le réseau. Une machine connectée au switch R5 possède 192.168.5.3 comme adresse IPV4.

a)

Proposer une adresse IP valide pour le routeur F.

b)

Indiquer le nombre maximum de machines que l'on pourra connecter sur ce réseau F.

2. Pour déterminer la partie d'une adresse IPV4 qui correspond à l'adresse réseau, on effectue un ET logique entre chaque bit de l'adresse IP binaire de l'hôte et celle du masque de sous-réseau. Exemple pour un octet:

· 1 1 1 0 1 0 1 0 · extrait de l'adresse IP

ET · 1 1 1 1 1 0 0 0 · extrait du masque du réseau

= · 1 1 1 0 1 0 0 0 · extrait de l'adresse réseau

On considère le réseau B;

a)

Identifier son masque de sous-réseau sur la figure 1 ci-dessus.

b)

Déterminer l'adresse du réseau B, à partir de l'adresse IP d'une machine et du masque de ce réseau. On détaillera soigneusement chaque étape du raisonnement.

c)

Proposer un intérêt au fait d'avoir une telle interconnexion entre les quatre routeurs A, B, E et F.
