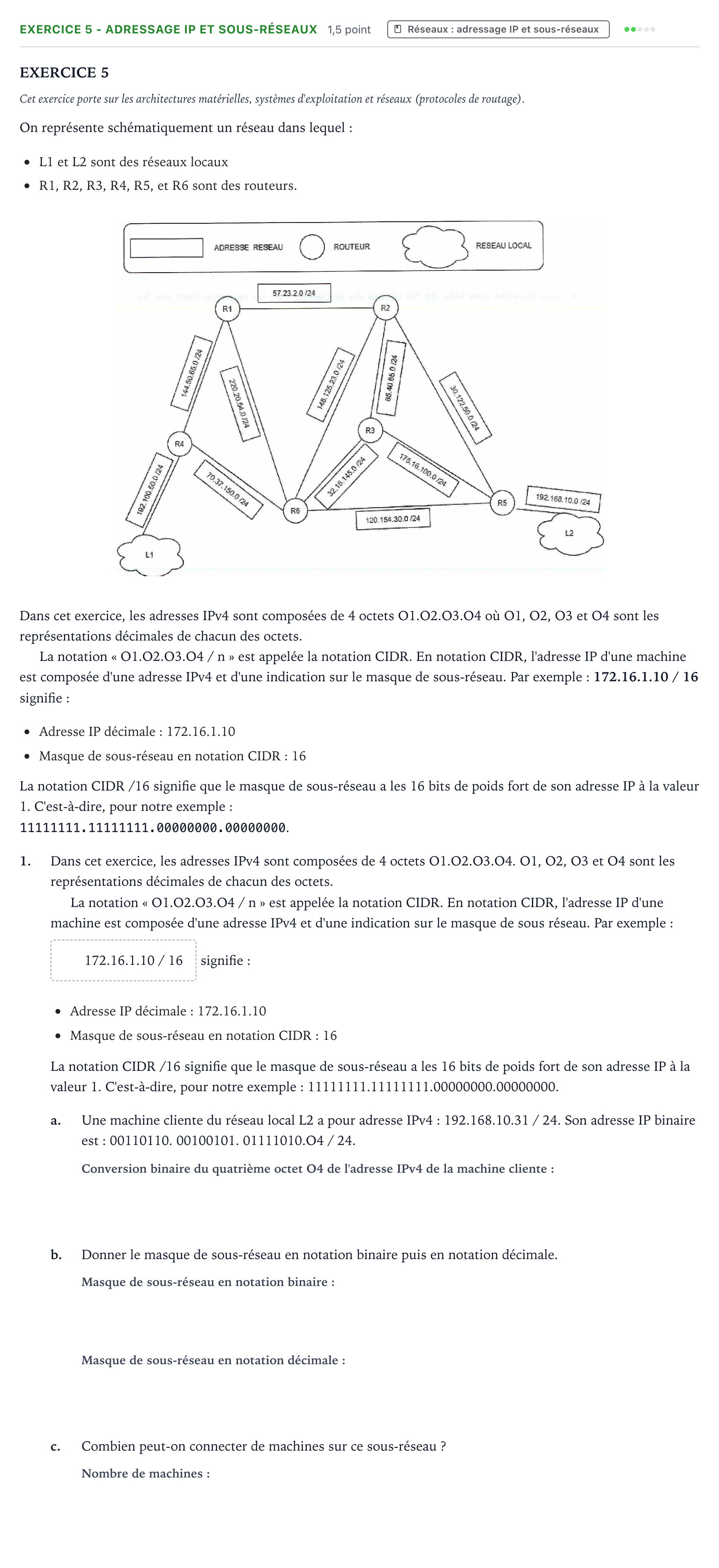

Exercice 5 - Adressage IP et sous-réseaux · Bac Numérique et Sciences Informatiques Centres étrangers (Afrique) 2022 (jour 2)

EXERCICE 5

Cet exercice porte sur les architectures matérielles, systèmes d'exploitation et réseaux (protocoles de routage).

On représente schématiquement un réseau dans lequel:

L1 et L2 sont des réseaux locaux

R1, R2, R3, R4, R5, et R6 sont des routeurs.

Dans cet exercice, les adresses IPv4 sont composées de 4 octets O1.O2.O3.O4 où O1, O2, O3 et O4 sont les représentations décimales de chacun des octets.

La notation « O1.O2.O3.O4 / n » est appelée la notation CIDR. En notation CIDR, l'adresse IP d'une machine est composée d'une adresse IPv4 et d'une indication sur le masque de sous-réseau. Par exemple: 172.16.1.10 / 16 signifie:

Adresse IP décimale: 172.16.1.10

Masque de sous-réseau en notation CIDR: 16

La notation CIDR /16 signifie que le masque de sous-réseau a les 16 bits de poids fort de son adresse IP à la valeur 1. C'est-à-dire, pour notre exemple:

11111111.11111111.00000000.00000000.

1.

Dans cet exercice, les adresses IPv4 sont composées de 4 octets O1.O2.O3.O4. O1, O2, O3 et O4 sont les représentations décimales de chacun des octets.

La notation « O1.O2.O3.O4 / n » est appelée la notation CIDR. En notation CIDR, l'adresse IP d'une machine est composée d'une adresse IPv4 et d'une indication sur le masque de sous réseau. Par exemple: 172.16.1.10 / 16 signifie:

Adresse IP décimale: 172.16.1.10

Masque de sous-réseau en notation CIDR: 16

La notation CIDR /16 signifie que le masque de sous-réseau a les 16 bits de poids fort de son adresse IP à la valeur 1. C'est-à-dire, pour notre exemple: 11111111.11111111.00000000.00000000.

a.

Une machine cliente du réseau local L2 a pour adresse IPv4: 192.168.10.31 / 24. Son adresse IP binaire est: 00110110. 00100101. 01111010.O4 / 24.

b.

Donner le masque de sous-réseau en notation binaire puis en notation décimale.

c.

Combien peut-on connecter de machines sur ce sous-réseau ?
