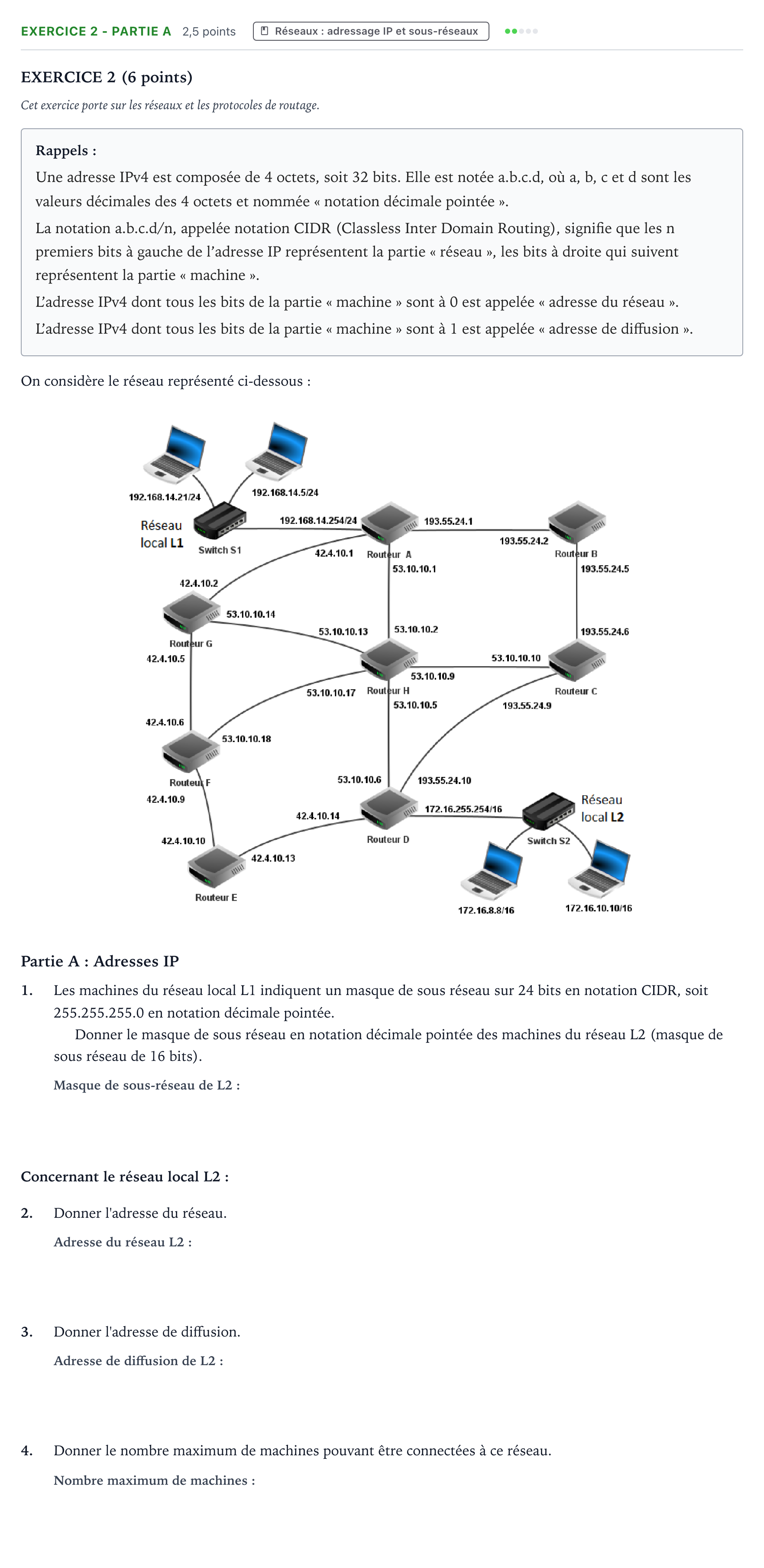

Exercice 2 - Partie A · Bac Numérique et Sciences Informatiques Centres étrangers (Afrique) 2024 (jour 1)

EXERCICE 2 (6 points)

Cet exercice porte sur les réseaux et les protocoles de routage.

Rappels:

Une adresse IPv4 est composée de 4 octets, soit 32 bits. Elle est notée a.b.c.d, où a, b, c et d sont les valeurs décimales des 4 octets et nommée « notation décimale pointée ».

La notation a.b.c.d/n, appelée notation CIDR (Classless Inter Domain Routing), signifie que les n premiers bits à gauche de l’adresse IP représentent la partie « réseau », les bits à droite qui suivent représentent la partie « machine ».

L’adresse IPv4 dont tous les bits de la partie « machine » sont à 0 est appelée « adresse du réseau ».

L’adresse IPv4 dont tous les bits de la partie « machine » sont à 1 est appelée « adresse de diffusion ».

On considère le réseau représenté ci-dessous:

Partie A: Adresses IP

1.

Les machines du réseau local L1 indiquent un masque de sous réseau sur 24 bits en notation CIDR, soit 255.255.255.0 en notation décimale pointée.

Donner le masque de sous réseau en notation décimale pointée des machines du réseau L2 (masque de sous réseau de 16 bits).

Concernant le réseau local L2:

2.

Donner l'adresse du réseau.

3.

Donner l'adresse de diffusion.

4.

Donner le nombre maximum de machines pouvant être connectées à ce réseau.
