Exercice 5 - Réseaux et adressage IP · Bac Numérique et Sciences Informatiques Centres étrangers (Afrique) 2022 (jour 1)

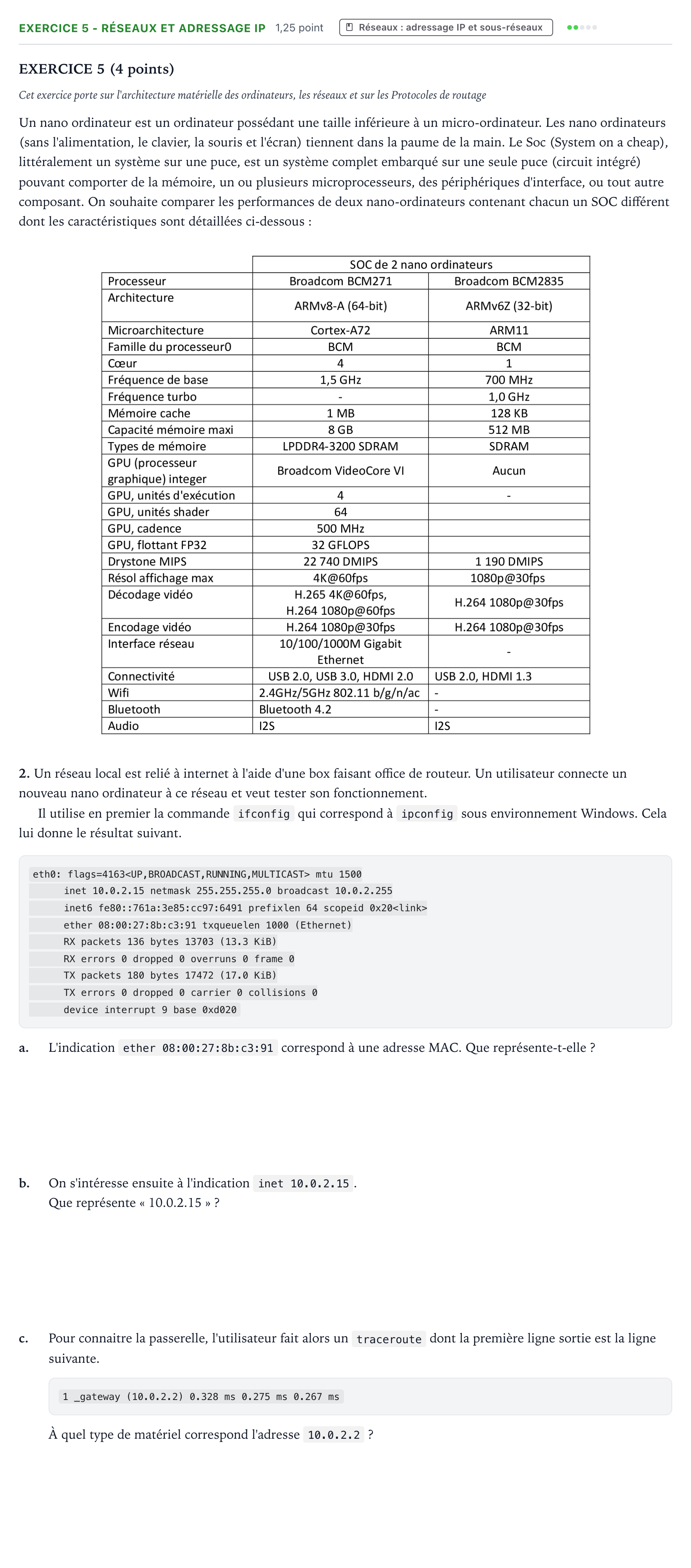

EXERCICE 5 (4 points)

Cet exercice porte sur l'architecture matérielle des ordinateurs, les réseaux et sur les Protocoles de routage

Un nano ordinateur est un ordinateur possédant une taille inférieure à un micro-ordinateur. Les nano ordinateurs (sans l'alimentation, le clavier, la souris et l'écran) tiennent dans la paume de la main. Le Soc (System on a cheap), littéralement un système sur une puce, est un système complet embarqué sur une seule puce (circuit intégré) pouvant comporter de la mémoire, un ou plusieurs microprocesseurs, des périphériques d'interface, ou tout autre composant. On souhaite comparer les performances de deux nano-ordinateurs contenant chacun un SOC différent dont les caractéristiques sont détaillées ci-dessous:

2. Un réseau local est relié à internet à l'aide d'une box faisant office de routeur. Un utilisateur connecte un nouveau nano ordinateur à ce réseau et veut tester son fonctionnement.

Il utilise en premier la commande ifconfig qui correspond à ipconfig sous environnement Windows. Cela lui donne le résultat suivant.

eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500

inet 10.0.2.15 netmask 255.255.255.0 broadcast 10.0.2.255

inet6 fe80::761a:3e85:cc97:6491 prefixlen 64 scopeid 0x20<link>

ether 08:00:27:8b:c3:91 txqueuelen 1000 (Ethernet)

RX packets 136 bytes 13703 (13.3 KiB)

RX errors 0 dropped 0 overruns 0 frame 0

TX packets 180 bytes 17472 (17.0 KiB)

TX errors 0 dropped 0 carrier 0 collisions 0

device interrupt 9 base 0xd020

a.

L'indication ether 08:00:27:8b:c3:91 correspond à une adresse MAC. Que représente-t-elle ?

b.

On s'intéresse ensuite à l'indication inet 10.0.2.15.

Que représente « 10.0.2.15 » ?

c.

Pour connaitre la passerelle, l'utilisateur fait alors un traceroute dont la première ligne sortie est la ligne suivante.

1 _gateway (10.0.2.2) 0.328 ms 0.275 ms 0.267 ms

À quel type de matériel correspond l'adresse 10.0.2.2 ?
