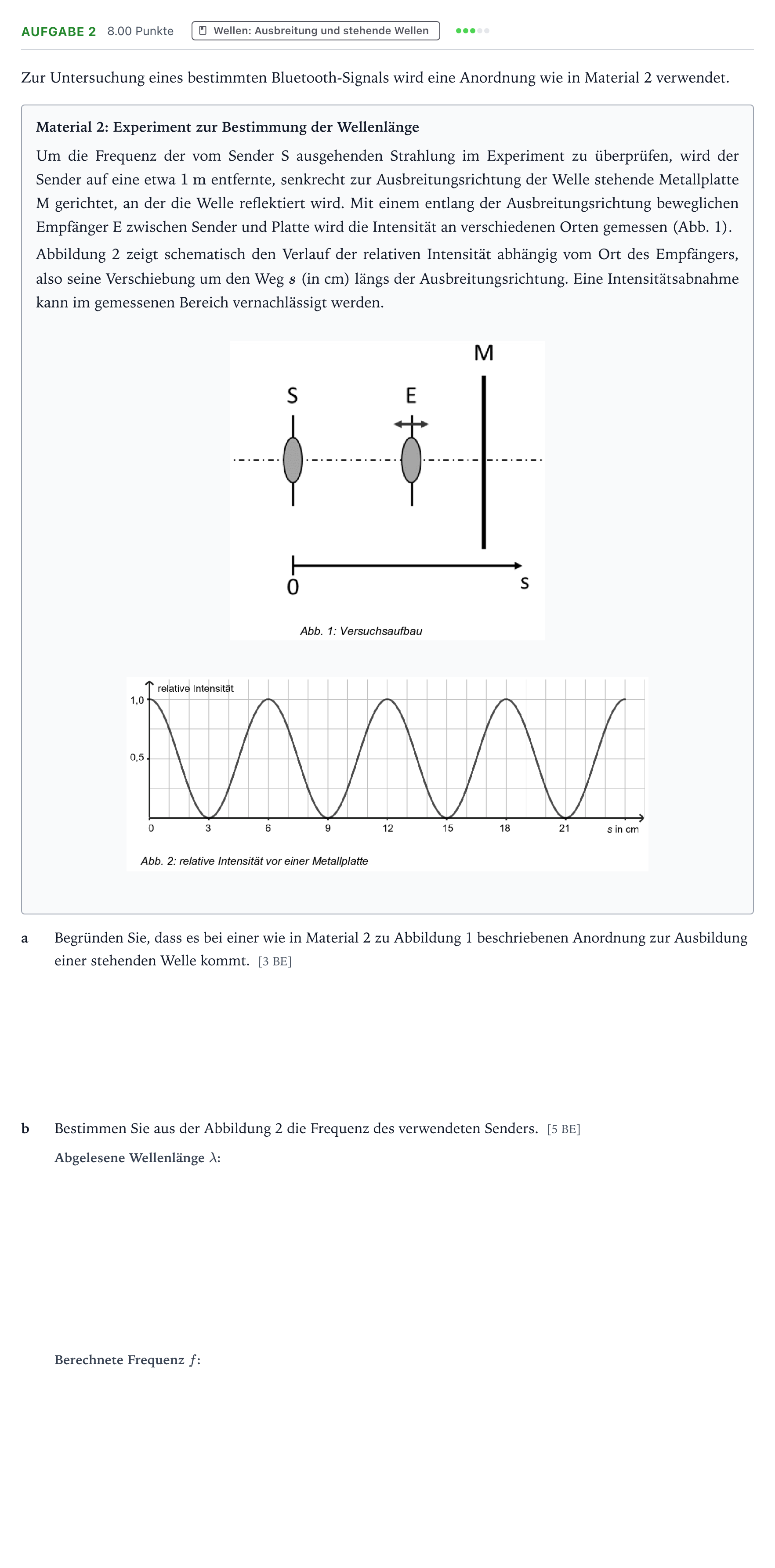

Aufgabe 2 · Abitur NRW Physik LK · Bluetooth-Signale 2025

Zur Untersuchung eines bestimmten Bluetooth-Signals wird eine Anordnung wie in Material 2 verwendet.

Material 2: Experiment zur Bestimmung der Wellenlänge

Um die Frequenz der vom Sender S ausgehenden Strahlung im Experiment zu überprüfen, wird der Sender auf eine etwa $1\text{ m}$ entfernte, senkrecht zur Ausbreitungsrichtung der Welle stehende Metallplatte M gerichtet, an der die Welle reflektiert wird. Mit einem entlang der Ausbreitungsrichtung beweglichen Empfänger E zwischen Sender und Platte wird die Intensität an verschiedenen Orten gemessen (Abb. 1).

Abbildung 2 zeigt schematisch den Verlauf der relativen Intensität abhängig vom Ort des Empfängers, also seine Verschiebung um den Weg $s$ (in cm) längs der Ausbreitungsrichtung. Eine Intensitätsabnahme kann im gemessenen Bereich vernachlässigt werden.

a

Begründen Sie, dass es bei einer wie in Material 2 zu Abbildung 1 beschriebenen Anordnung zur Ausbildung einer stehenden Welle kommt. [3 BE]

b

Bestimmen Sie aus der Abbildung 2 die Frequenz des verwendeten Senders. [5 BE]
