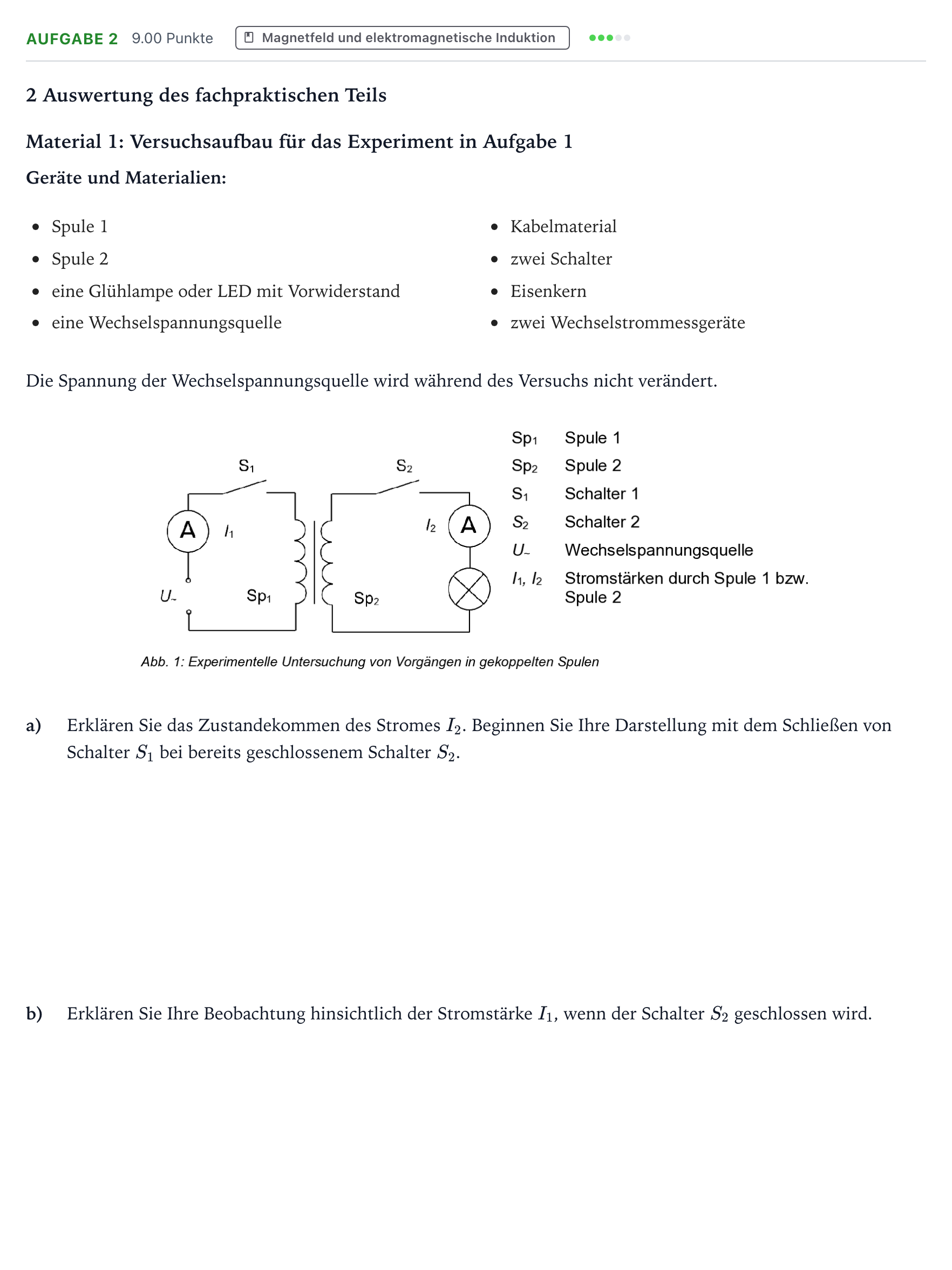

Aufgabe 2 · Abitur NRW Physik LK · NFC-Technologie 2025

a) Erklären Sie das Zustandekommen des Stromes $I_2$. Beginnen Sie Ihre Darstellung mit dem Schließen von Schalter $S_1$ bei bereits geschlossenem Schalter $S_2$.

Lösung: Die Ursache für das Zustandekommen des Stromes $I_2$ lässt sich mit dem Induktionsgesetz erklären. Der Wechselstrom $I_1$ erzeugt ein veränderliches Magnetfeld, das auch die Spule 2 durchdringt und in ihr eine Induktionsspannung erzeugt. Folglich fließt bei geschlossenem Schalter $S_2$ ein Strom $I_2$.

b) Erklären Sie Ihre Beobachtung hinsichtlich der Stromstärke $I_1$, wenn der Schalter $S_2$ geschlossen wird.

Lösung: Bei geschlossenem Schalter $S_2$ fließt Strom, also wird im Sekundärkreis nun elektrische Leistung umgesetzt. Diese muss dem Sekundärkreis vom Primärkreis über die induktive Kopplung der beiden Spulen bereitgestellt werden. Also muss im Primärkreis mehr Leistung bereitgestellt werden. Da dort die Spannung konstant bleibt, muss also die Stromstärke $I_1$ steigen.
