Aufgabe 1 · Abitur NRW Physik LK · NFC-Technologie 2025

Thema: Magnetfeld und elektromagnetische Induktion · Aus der Prüfung LK · NFC-Technologie (2025)

Aufgabenstellung

1 Fachpraktischer Teil

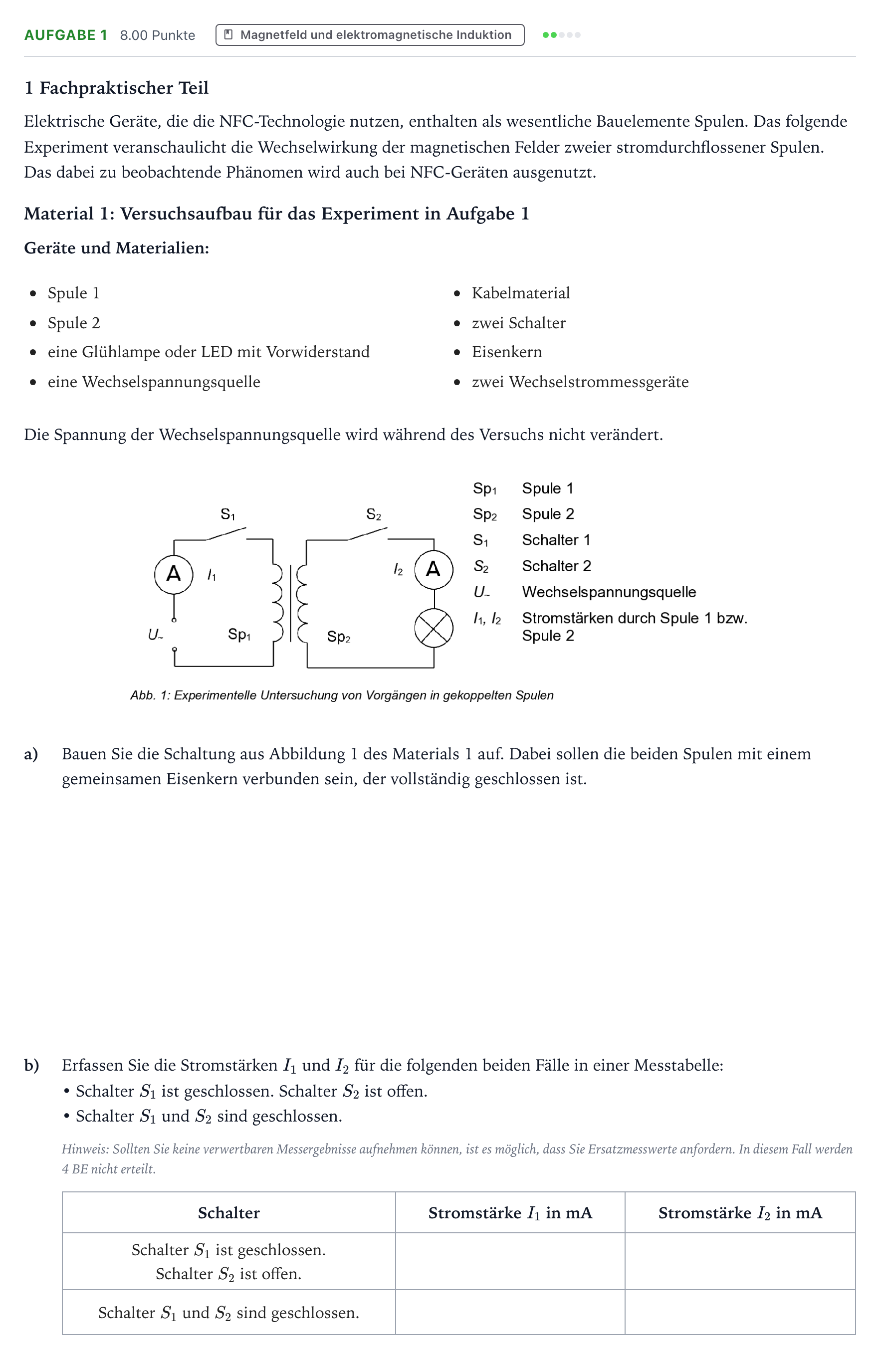

Elektrische Geräte, die die NFC-Technologie nutzen, enthalten als wesentliche Bauelemente Spulen. Das folgende Experiment veranschaulicht die Wechselwirkung der magnetischen Felder zweier stromdurchflossener Spulen. Das dabei zu beobachtende Phänomen wird auch bei NFC-Geräten ausgenutzt.

Material 1: Versuchsaufbau für das Experiment in Aufgabe 1

Geräte und Materialien:

Spule 1

Spule 2

eine Glühlampe oder LED mit Vorwiderstand

eine Wechselspannungsquelle

Kabelmaterial

zwei Schalter

Eisenkern

zwei Wechselstrommessgeräte

Die Spannung der Wechselspannungsquelle wird während des Versuchs nicht verändert.

a)

Bauen Sie die Schaltung aus Abbildung 1 des Materials 1 auf. Dabei sollen die beiden Spulen mit einem gemeinsamen Eisenkern verbunden sein, der vollständig geschlossen ist.

b)

Erfassen Sie die Stromstärken I1I_1 und I2I_2 für die folgenden beiden Fälle in einer Messtabelle:

• Schalter S1S_1 ist geschlossen. Schalter S2S_2 ist offen.

• Schalter S1S_1 und S2S_2 sind geschlossen.

Hinweis: Sollten Sie keine verwertbaren Messergebnisse aufnehmen können, ist es möglich, dass Sie Ersatzmesswerte anfordern. In diesem Fall werden 4 BE nicht erteilt.

Schalter · Stromstärke I1I_1 in mA · Stromstärke I2I_2 in mA

Schalter S1S_1 ist geschlossen.

Schalter S2S_2 ist offen.

Schalter S1S_1 und S2S_2 sind geschlossen.

Aufgabenstellung: Aufgabe 1 · Abitur NRW Physik LK · NFC-Technologie 2025

Lösung

Nach den offiziellen Korrekturhinweisen

b) Stromstärke I1I_1 in mA (Schalter S1S_1 geschlossen, S2S_2 offen)

Lösung: 54,0 / individuelle Messwerte

b) Stromstärke I2I_2 in mA (Schalter S1S_1 geschlossen, S2S_2 offen)

Lösung: 0

b) Stromstärke I1I_1 in mA (Schalter S1S_1 und S2S_2 geschlossen)

Lösung: 122 / individuelle Messwerte

b) Stromstärke I2I_2 in mA (Schalter S1S_1 und S2S_2 geschlossen)

Lösung: 88,0 / individuelle Messwerte

a) Bauen Sie die Schaltung aus Abbildung 1 des Materials 1 auf.

Lösung: Aufbau der Versuchsanordnung gemäß Schaltplan aus Abbildung 1 mit vollständig geschlossenem Eisenkern.
