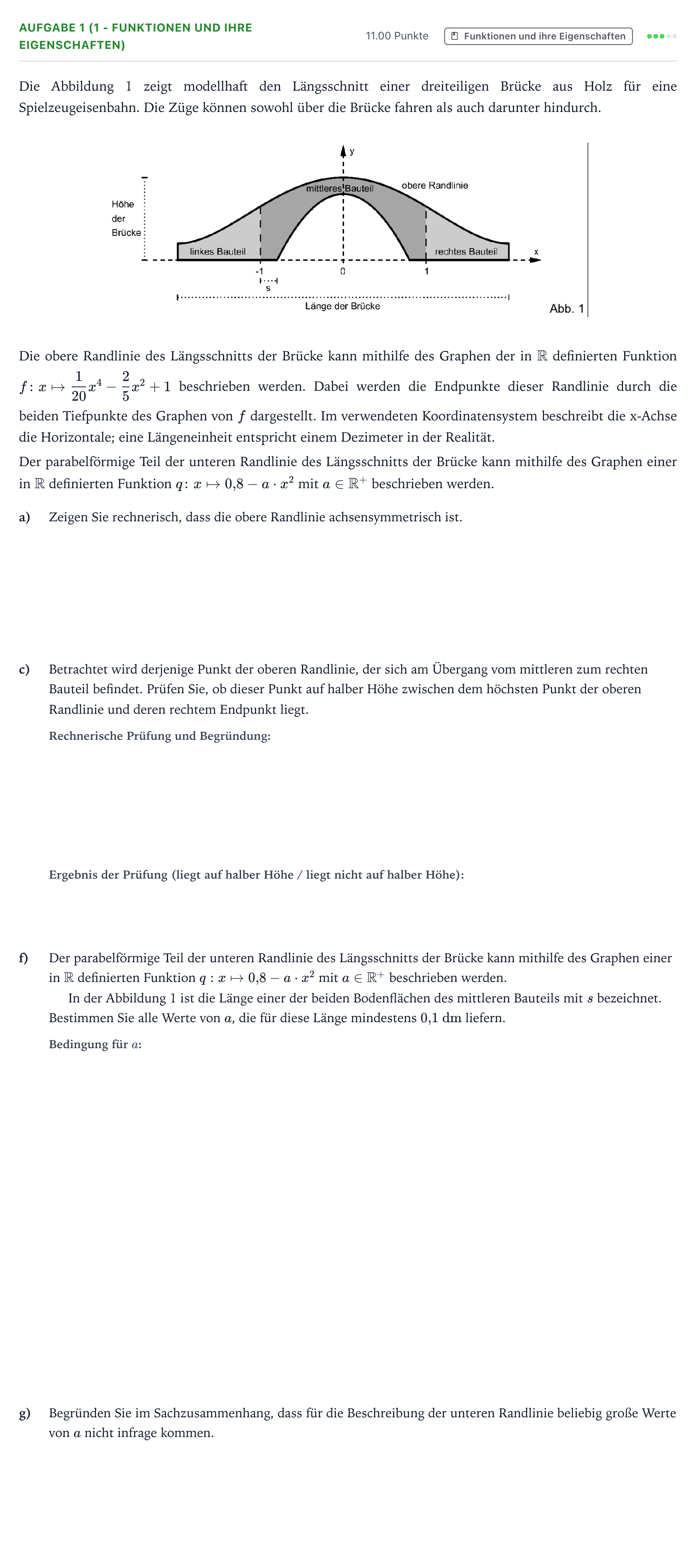

Aufgabe 1 (1 - Funktionen und ihre Eigenschaften) · Abitur NRW Mathematik LK · Teil B · Analysis (WTR) 2021

Die Abbildung 1 zeigt modellhaft den Längsschnitt einer dreiteiligen Brücke aus Holz für eine Spielzeugeisenbahn. Die Züge können sowohl über die Brücke fahren als auch darunter hindurch.

Die obere Randlinie des Längsschnitts der Brücke kann mithilfe des Graphen der in $\mathbb{R}$ definierten Funktion $f \colon x \mapsto \frac{1}{20}x^4 - \frac{2}{5}x^2 + 1$ beschrieben werden. Dabei werden die Endpunkte dieser Randlinie durch die beiden Tiefpunkte des Graphen von $f$ dargestellt. Im verwendeten Koordinatensystem beschreibt die x-Achse die Horizontale; eine Längeneinheit entspricht einem Dezimeter in der Realität.

Der parabelförmige Teil der unteren Randlinie des Längsschnitts der Brücke kann mithilfe des Graphen einer in $\mathbb{R}$ definierten Funktion $q \colon x \mapsto 0{,}8 - a \cdot x^2$ mit $a \in \mathbb{R}^+$ beschrieben werden.

a)

Zeigen Sie rechnerisch, dass die obere Randlinie achsensymmetrisch ist.

c)

Betrachtet wird derjenige Punkt der oberen Randlinie, der sich am Übergang vom mittleren zum rechten Bauteil befindet. Prüfen Sie, ob dieser Punkt auf halber Höhe zwischen dem höchsten Punkt der oberen Randlinie und deren rechtem Endpunkt liegt.

f)

Der parabelförmige Teil der unteren Randlinie des Längsschnitts der Brücke kann mithilfe des Graphen einer in $\mathbb{R}$ definierten Funktion $q: x \mapsto 0{,}8 - a \cdot x^2$ mit $a \in \mathbb{R}^+$ beschrieben werden.

In der Abbildung 1 ist die Länge einer der beiden Bodenflächen des mittleren Bauteils mit $s$ bezeichnet. Bestimmen Sie alle Werte von $a$, die für diese Länge mindestens $0{,}1\text{ dm}$ liefern.

g)

Begründen Sie im Sachzusammenhang, dass für die Beschreibung der unteren Randlinie beliebig große Werte von $a$ nicht infrage kommen.
