Aufgabe Vorschlag BB - Aufgabe 2 - ER-Modellierung · Abitur Hessen Datenverarbeitung GK 2021
Thema: ER-Modellierung · Aus der Prüfung GK (2021)

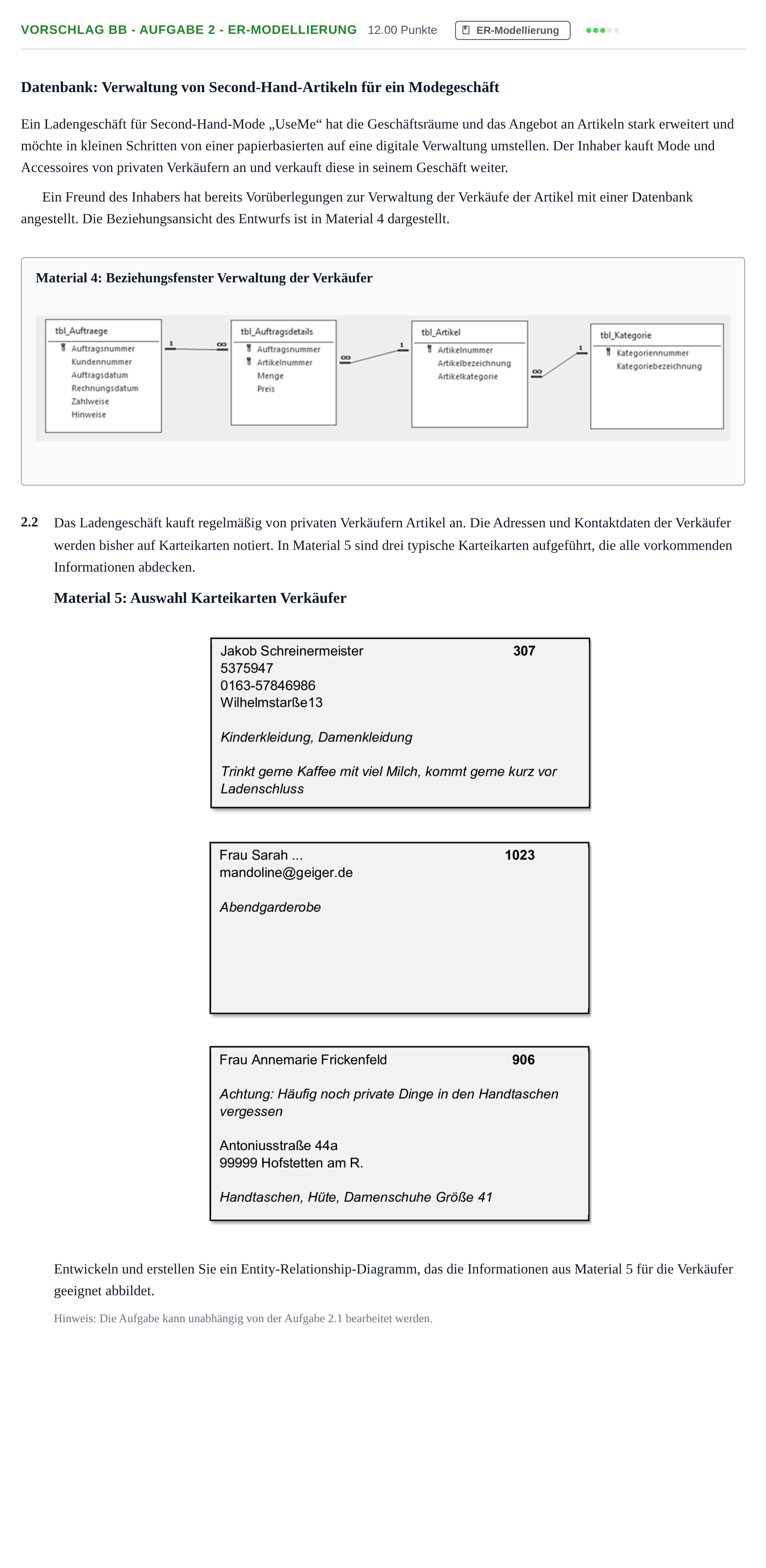

Aufgabenstellung
Datenbank: Verwaltung von Second-Hand-Artikeln für ein Modegeschäft
Ein Ladengeschäft für Second-Hand-Mode „UseMe“ hat die Geschäftsräume und das Angebot an Artikeln stark erweitert und möchte in kleinen Schritten von einer papierbasierten auf eine digitale Verwaltung umstellen. Der Inhaber kauft Mode und Accessoires von privaten Verkäufern an und verkauft diese in seinem Geschäft weiter.
Ein Freund des Inhabers hat bereits Vorüberlegungen zur Verwaltung der Verkäufe der Artikel mit einer Datenbank angestellt. Die Beziehungsansicht des Entwurfs ist in Material 4 dargestellt.
Material 4: Beziehungsfenster Verwaltung der Verkäufer
2.2
Das Ladengeschäft kauft regelmäßig von privaten Verkäufern Artikel an. Die Adressen und Kontaktdaten der Verkäufer werden bisher auf Karteikarten notiert. In Material 5 sind drei typische Karteikarten aufgeführt, die alle vorkommenden Informationen abdecken.
Material 5: Auswahl Karteikarten Verkäufer
Entwickeln und erstellen Sie ein Entity-Relationship-Diagramm, das die Informationen aus Material 5 für die Verkäufer geeignet abbildet.
Hinweis: Die Aufgabe kann unabhängig von der Aufgabe 2.1 bearbeitet werden.
Ihre Lösung wurde abgegeben. Vergleichen Sie Ihre Modellierung mit dem amtlichen Lösungsvorschlag.
Lösung
Nach den offiziellen Korrekturhinweisen
Entwickeln und erstellen Sie ein Entity-Relationship-Diagramm, das die Informationen aus Material 5 für die Verkäufer geeignet abbildet.
Lösung: Mögliche Lösung ER-Diagramm (siehe Anlage): - 3 Entity-Typen (z. B. Kunde/Verkäufer, Artikelkategorie, Anrede) - 2 Beziehungstypen jeweils mit Kardinalität (z. B. *bietet an* mit m:n, *hat* mit n:1) - 3 Primärschlüssel (z. B. Kundennummer, Artikelkategorienummer, Anredenummer) - 12 Attribute (z. B. Vorname, Nachname, Telefon_Festnetz, Telefon_Mobil, E-Mail-Adresse, Straße und Hausnummer, PLZ, Ort, Kommentar, Titel, Kategorie usw.)
Die ausführliche Erklärung Schritt für Schritt (mit KI) gibt es mit Premium. Premium
Löse sie direkt hier: automatische Korrektur, Hinweise und Lösung Schritt für Schritt.
