Aufgabe Vorschlag AC - 2.2.3 - ER-Modellierung · Abitur Hessen Datenverarbeitung GK 2022
Thema: ER-Modellierung · Aus der Prüfung GK (2022)
Aufgabenstellung

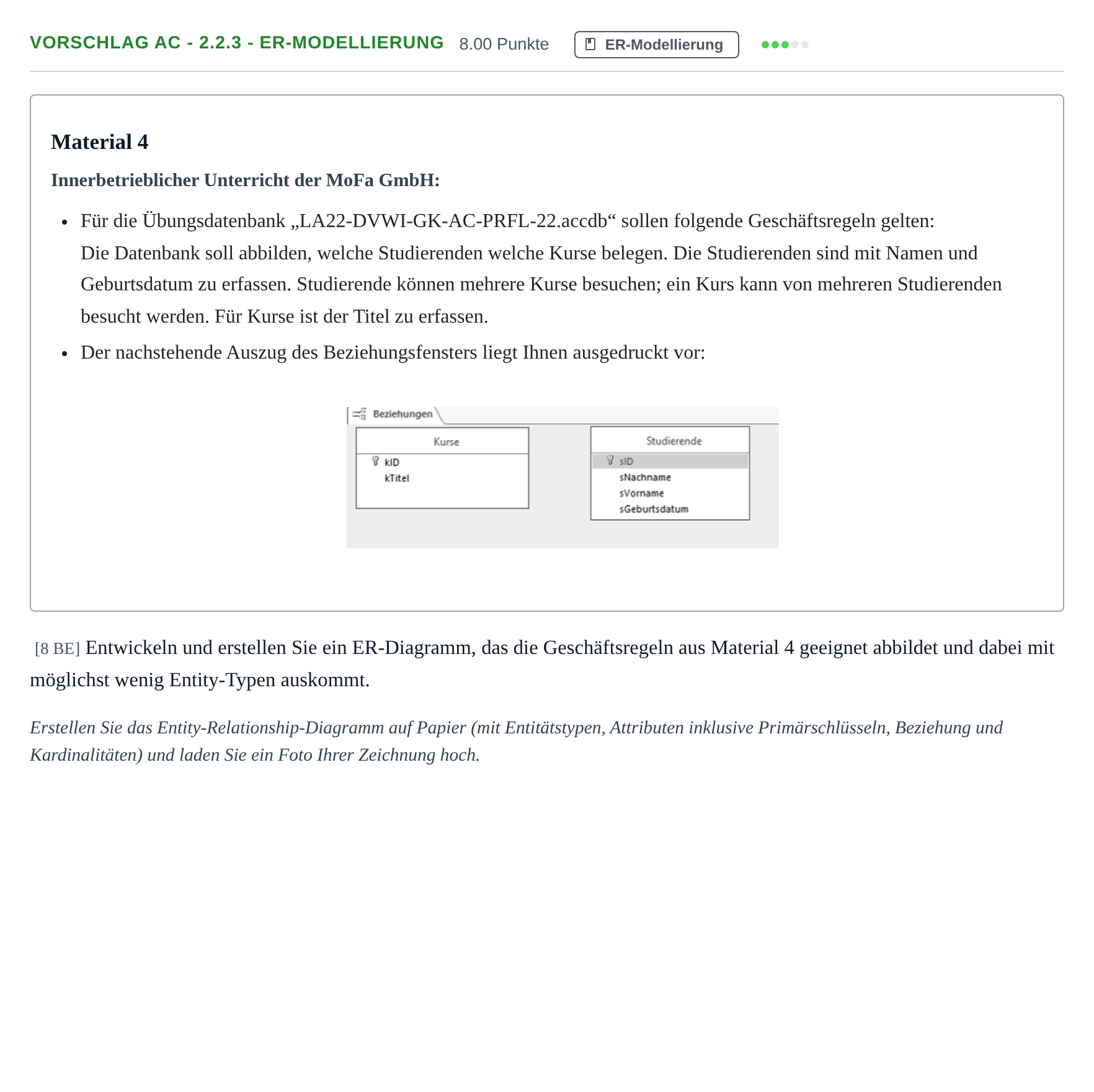

Material 4
Innerbetrieblicher Unterricht der MoFa GmbH:
Für die Übungsdatenbank „LA22-DVWI-GK-AC-PRFL-22.accdb“ sollen folgende Geschäftsregeln gelten:
Die Datenbank soll abbilden, welche Studierenden welche Kurse belegen. Die Studierenden sind mit Namen und Geburtsdatum zu erfassen. Studierende können mehrere Kurse besuchen; ein Kurs kann von mehreren Studierenden besucht werden. Für Kurse ist der Titel zu erfassen.
Der nachstehende Auszug des Beziehungsfensters liegt Ihnen ausgedruckt vor:
[8 BE] Entwickeln und erstellen Sie ein ER-Diagramm, das die Geschäftsregeln aus Material 4 geeignet abbildet und dabei mit möglichst wenig Entity-Typen auskommt.
Erstellen Sie das Entity-Relationship-Diagramm auf Papier (mit Entitätstypen, Attributen inklusive Primärschlüsseln, Beziehung und Kardinalitäten) und laden Sie ein Foto Ihrer Zeichnung hoch.
Lösung
Nach den offiziellen Korrekturhinweisen
2.2.3 Entwickeln und erstellen Sie ein ER-Diagramm, das die Geschäftsregeln aus Material 4 geeignet abbildet und dabei mit möglichst wenig Entity-Typen auskommt.
Lösung: Das ER-Diagramm umfasst zwei Entitätstypen, verknüpft über eine n:m-Beziehung: 1. Studierende/r (Rechteck) mit Attributen: `sID` (unterstrichen als Primärschlüssel), `sVorname`, `sNachname`, `sGeburtsdatum`. 2. Kurs (Rechteck) mit Attributen: `kID` (unterstrichen als Primärschlüssel), `kTitel`. 3. Beziehung besucht (Raute) mit Kardinalität n : m (bzw. m : n), da ein/e Studierende/r mehrere Kurse besuchen kann und ein Kurs von mehreren Studierenden besucht werden kann.
