Aufgabe Vorschlag BA - 2.3 - ER-Modellierung · Abitur Hessen Datenverarbeitung GK 2022
Thema: ER-Modellierung · Aus der Prüfung GK (2022)
Aufgabenstellung
Der Fahrradverleih „Küstengenuss“ verleiht Fahrräder an Feriengäste. Durch den E-Bike-Boom ist die Nachfrage nach Fahrrädern stark gestiegen und die bisherige Verwaltung mit Karteikarten (Material 8) soll durch eine Datenbanklösung abgelöst werden. Der Inhaber hat bereits angefangen Teilbereiche in Relationenschreibweise zu strukturieren (Material 10). Hinweise zur Relationenschreibweise sind in Material 9 dargestellt.
Material 8

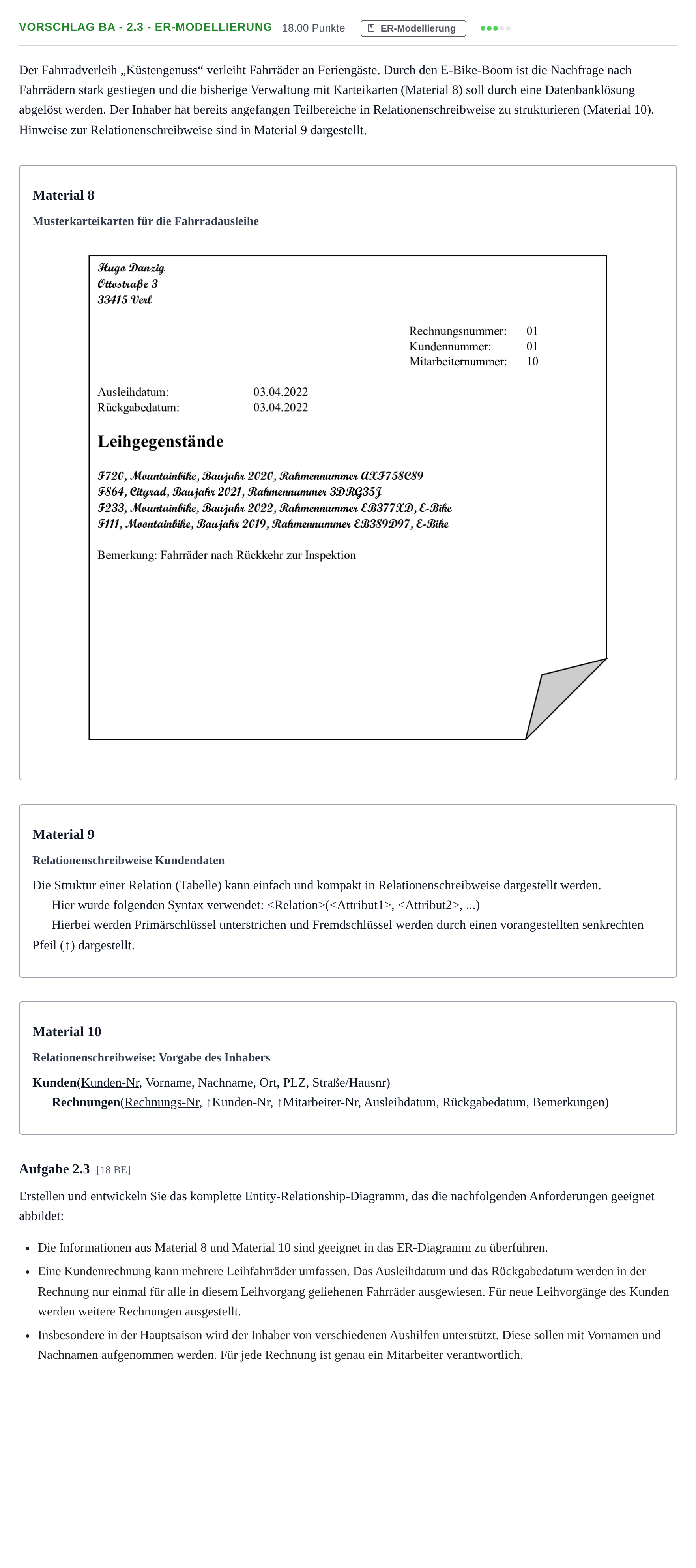

Musterkarteikarten für die Fahrradausleihe
Material 9
Relationenschreibweise Kundendaten
Die Struktur einer Relation (Tabelle) kann einfach und kompakt in Relationenschreibweise dargestellt werden.
Hier wurde folgenden Syntax verwendet: <Relation>(<Attribut1>, <Attribut2>,...)
Hierbei werden Primärschlüssel unterstrichen und Fremdschlüssel werden durch einen vorangestellten senkrechten Pfeil (↑) dargestellt.
Material 10
Relationenschreibweise: Vorgabe des Inhabers
Kunden ( Kunden-Nr, Vorname, Nachname, Ort, PLZ, Straße/Hausnr)
Rechnungen ( Rechnungs-Nr, ↑Kunden-Nr, ↑Mitarbeiter-Nr, Ausleihdatum, Rückgabedatum, Bemerkungen)
Aufgabe 2.3 [18 BE]
Erstellen und entwickeln Sie das komplette Entity-Relationship-Diagramm, das die nachfolgenden Anforderungen geeignet abbildet:
Die Informationen aus Material 8 und Material 10 sind geeignet in das ER-Diagramm zu überführen.
Eine Kundenrechnung kann mehrere Leihfahrräder umfassen. Das Ausleihdatum und das Rückgabedatum werden in der Rechnung nur einmal für alle in diesem Leihvorgang geliehenen Fahrräder ausgewiesen. Für neue Leihvorgänge des Kunden werden weitere Rechnungen ausgestellt.
Insbesondere in der Hauptsaison wird der Inhaber von verschiedenen Aushilfen unterstützt. Diese sollen mit Vornamen und Nachnamen aufgenommen werden. Für jede Rechnung ist genau ein Mitarbeiter verantwortlich.
Lösung
Nach den offiziellen Korrekturhinweisen
Erstellen und entwickeln Sie das komplette Entity-Relationship-Diagramm, das die nachfolgenden Anforderungen geeignet abbildet
Lösung: Musterlösung für das ER-Diagramm: - Entitätstypen und Attribute: - Kunde: <u>Kunden-Nr</u> (PK), Vorname, Nachname, Ort, PLZ, Straße/Hausnr. - Rechnung: <u>Rechnungs-Nr</u> (PK), Ausleihdatum, Rückgabedatum, Bemerkungen. - Mitarbeiter: <u>Mitarbeiter-Nr</u> (PK), Name, Vorname. - Fahrrad: <u>Fahrrad-Nr</u> (PK), Typ, Baujahr, Rahmennr., E-Bike. - Beziehungen und Kardinalitäten: - erhält / stellt aus zwischen *Kunde* und *Rechnung*: - bearbeitet zwischen *Mitarbeiter* und *Rechnung*: - enthält zwischen *Rechnung* und *Fahrrad*: (mit den Attributen <u>Rechnungs-Nr</u> und <u>Fahrrad-Nr</u> in der Beziehung bzw. Auflösungstabelle).
