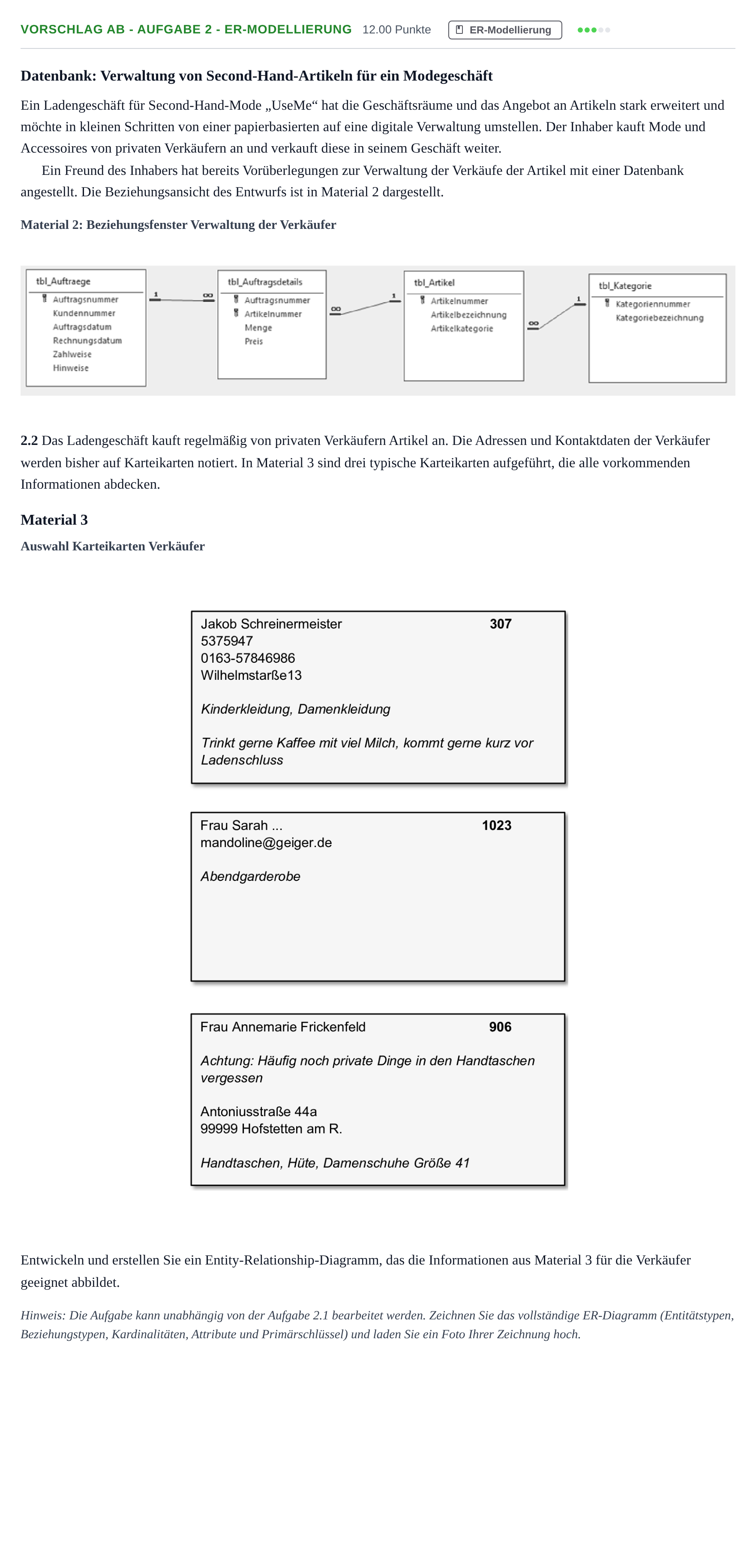

Aufgabe Vorschlag AB - Aufgabe 2 - ER-Modellierung · Abitur Hessen Datenverarbeitung GK 2021

Datenbank: Verwaltung von Second-Hand-Artikeln für ein Modegeschäft

Ein Ladengeschäft für Second-Hand-Mode „UseMe“ hat die Geschäftsräume und das Angebot an Artikeln stark erweitert und möchte in kleinen Schritten von einer papierbasierten auf eine digitale Verwaltung umstellen. Der Inhaber kauft Mode und Accessoires von privaten Verkäufern an und verkauft diese in seinem Geschäft weiter.

Ein Freund des Inhabers hat bereits Vorüberlegungen zur Verwaltung der Verkäufe der Artikel mit einer Datenbank angestellt. Die Beziehungsansicht des Entwurfs ist in Material 2 dargestellt.

Material 2: Beziehungsfenster Verwaltung der Verkäufer

2.2 Das Ladengeschäft kauft regelmäßig von privaten Verkäufern Artikel an. Die Adressen und Kontaktdaten der Verkäufer werden bisher auf Karteikarten notiert. In Material 3 sind drei typische Karteikarten aufgeführt, die alle vorkommenden Informationen abdecken.

Material 3

Auswahl Karteikarten Verkäufer

Entwickeln und erstellen Sie ein Entity-Relationship-Diagramm, das die Informationen aus Material 3 für die Verkäufer geeignet abbildet.

Hinweis: Die Aufgabe kann unabhängig von der Aufgabe 2.1 bearbeitet werden. Zeichnen Sie das vollständige ER-Diagramm (Entitätstypen, Beziehungstypen, Kardinalitäten, Attribute und Primärschlüssel) und laden Sie ein Foto Ihrer Zeichnung hoch.
