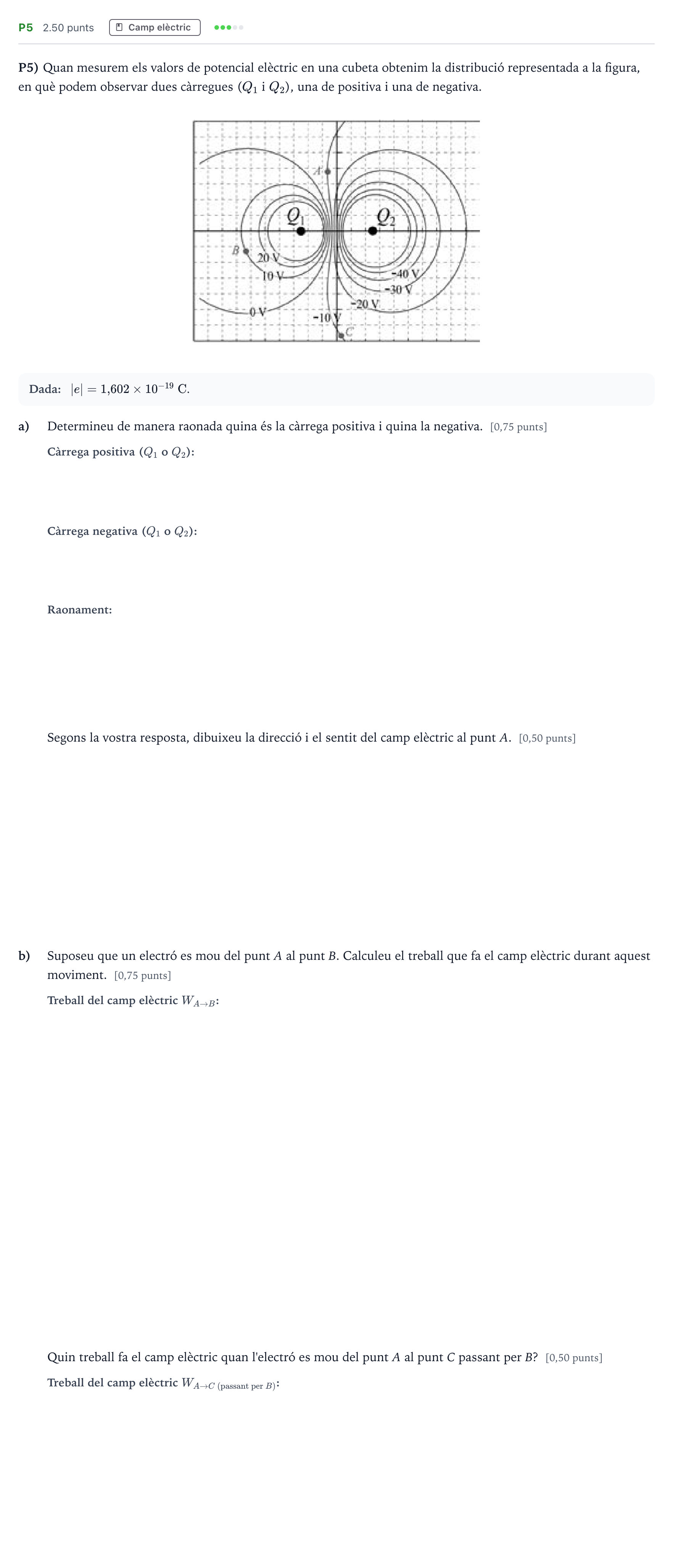

Ejercicio P5 · Física Selectividad Cataluña Juny Serie 1 2023

a) Càrrega positiva ($Q_1$ o $Q_2$):

Solución: $Q_1$

a) Càrrega negativa ($Q_1$ o $Q_2$):

Solución: $Q_2$

a) Raonament sobre quina és la càrrega positiva i quina la negativa:

Solución: El potencial d'una càrrega puntual és $V = k\frac{Q}{r}$, per la qual cosa les línies de potencial positiu envolten la càrrega positiva ($Q_1$) i les de potencial negatiu la negativa ($Q_2$). Alternativament, el camp elèctric va de potencials més alts a més baixos (de positius a negatius).

a) Dibuixeu la direcció i el sentit del camp elèctric al punt A:

Solución: El camp elèctric al punt $A$ és un vector perpendicular a la línia equipotencial que passa per $A$ (és a dir, horitzontal) i orientat cap a la dreta (sentit de potencials decreixents, de $Q_1$ cap a $Q_2$).

b) Suposeu que un electró es mou del punt A al punt B. Calculeu el treball que fa el camp elèctric durant aquest moviment:

Solución: $3{,}204\cdot 10^{-18}$ J / $20$ eV

b) Quin treball fa el camp elèctric quan l'electró es mou del punt A al punt C passant per B?

Solución: $0$ J / $0$ eV
