Ejercicio P2 · Física Selectividad Cataluña Juliol Serie 2 2022

Tema: Camp elèctric · Del examen Juliol Serie 2 (2022)

Enunciado

Un dipol elèctric és un sistema de dues càrregues puntuals d'igual magnitud $Q$ i signe oposat.

Representeu dins del requadre adjunt les línies de camp elèctric creades per un dipol elèctric. Representeu la projecció de les superfícies equipotencials en el pla de la figura.

Orientació: per al camp elèctric dibuixeu 12 línies de camp i 3 línies equipotencials per cada càrrega. [1,25 punts]

El valor de la càrrega és $|Q| = 1{,}50\ \mu\text{C}$ , la càrrega positiva està situada a $-5\vec{i}\text{ cm}$ i la càrrega negativa està situada a $5\vec{i}\text{ cm}$ . Calculeu el camp elèctric creat pel dipol elèctric a l'origen de coordenades i també el valor del potencial elèctric a l'origen de coordenades. Per a les magnituds vectorials podeu donar les components o el mòdul, la direcció i el sentit. [1,25 punts]

DADA:

$k = \frac{1}{4\pi\varepsilon_0} = 8{,}99\times 10^9\text{ N}\cdot\text{m}^2\cdot\text{C}^{-2}$

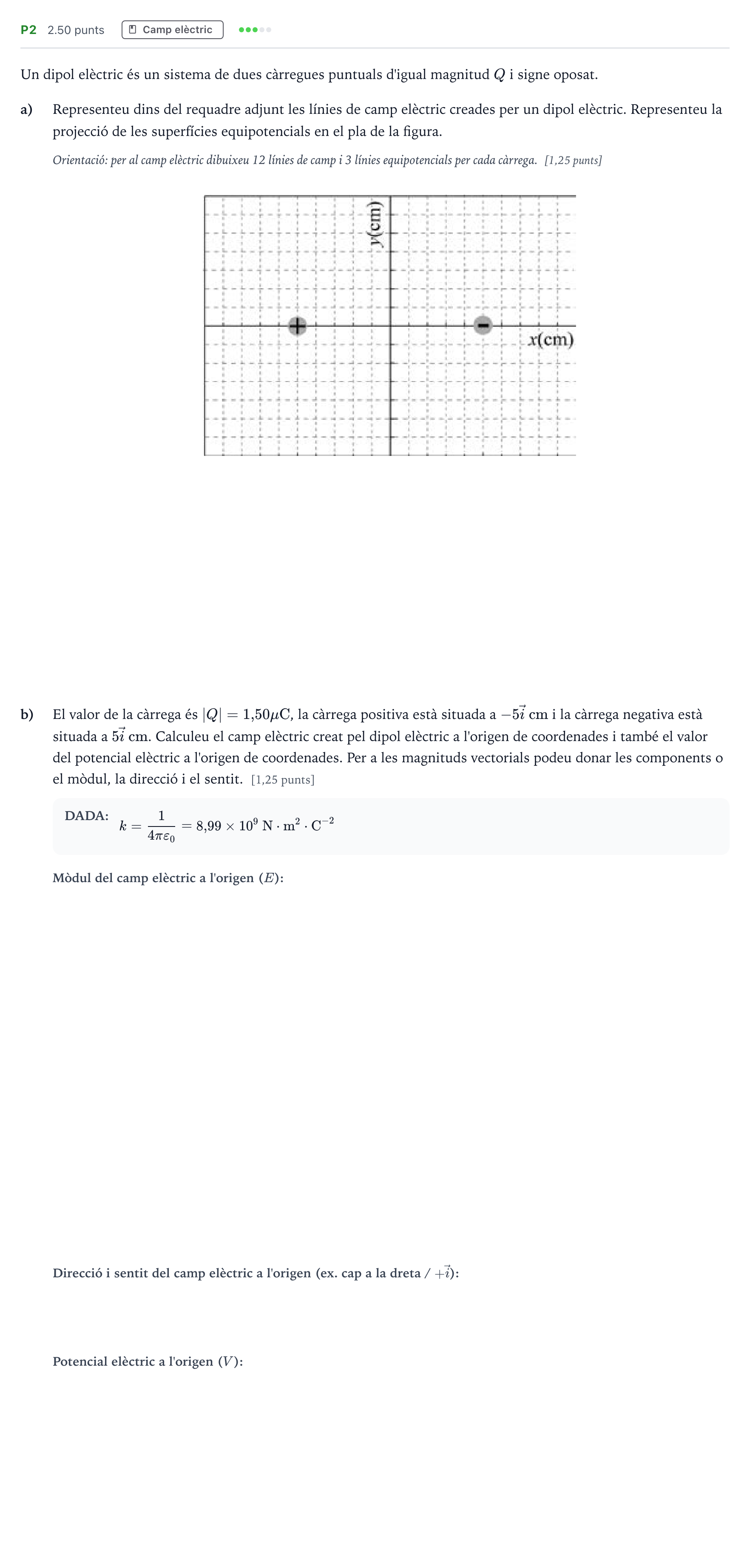

Enunciado: Ejercicio P2 · Física Selectividad Cataluña Juliol Serie 2 2022

Solución

Solución de AprenAI (no es la oficial)

a) Representeu dins del requadre adjunt les línies de camp elèctric creades per un dipol elèctric. Representeu la projecció de les superfícies equipotencials en el pla de la figura.

Solución: Dibuix del dipol elèctric: - Línies de camp (12 per càrrega): Línies corbes que neixen a la càrrega positiva ( $+Q$ ) i acaben a la càrrega negativa ( $-Q$ ). Al llarg de l'eix $x$ entre les dues càrregues, la línia va recta de l'esquerra cap a la dreta ( $+x$ ). Són simètriques respecte a l'eix $x$ i respecte a l'eix $y$ . - Línies equipotencials (3 per càrrega): Corbes tancades al voltant de cada càrrega (ovals / quasi-circulars a prop de les càrregues) que tallen ortogonalment (a 90°) totes les línies de camp. L'eix $y$ ( $x = 0$ ) és una línia recta equipotencial de valor $V = 0\text{ V}$ .

b) Calculeu el mòdul del camp elèctric creat pel dipol elèctric a l'origen de coordenades.

Solución: $1{,}08\cdot 10^7$ N/C / $1{,}08\cdot 10^7$ V/m / $1{,}079\cdot 10^7$ N/C / $1{,}079\cdot 10^7$ V/m

Las soluciones de los 2 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
