Ejercicio P2 · Física Selectividad Cataluña Juny Serie 5 2023

Tema: Camp elèctric · Del examen Juny Serie 5 (2023)

Enunciado

P2) En el pla $(x, y)$ de la figura següent es representen les línies de camp elèctric. En aquest pla hi ha dos ions, un de carregat positivament i un altre de carregat negativament. Sabem que un dels ions ha perdut o guanyat 4 electrons i que l'altre ió ha perdut o guanyat 1 electró.

Determineu les coordenades $x$ i $y$ de la posició de l'ió carregat positivament i de l'ió carregat negativament. Determineu quina és la càrrega de cada ió, i indiqueu si és positiva o negativa. Justifiqueu les respostes. [1,25 punts]

$x =$

m, $y =$

$x =$

m, $y =$

Si ens situéssim molt lluny d'aquests dos ions, quina seria la forma aproximada de les superfícies equipotencials? Justifiqueu la resposta. [1,25 punts]

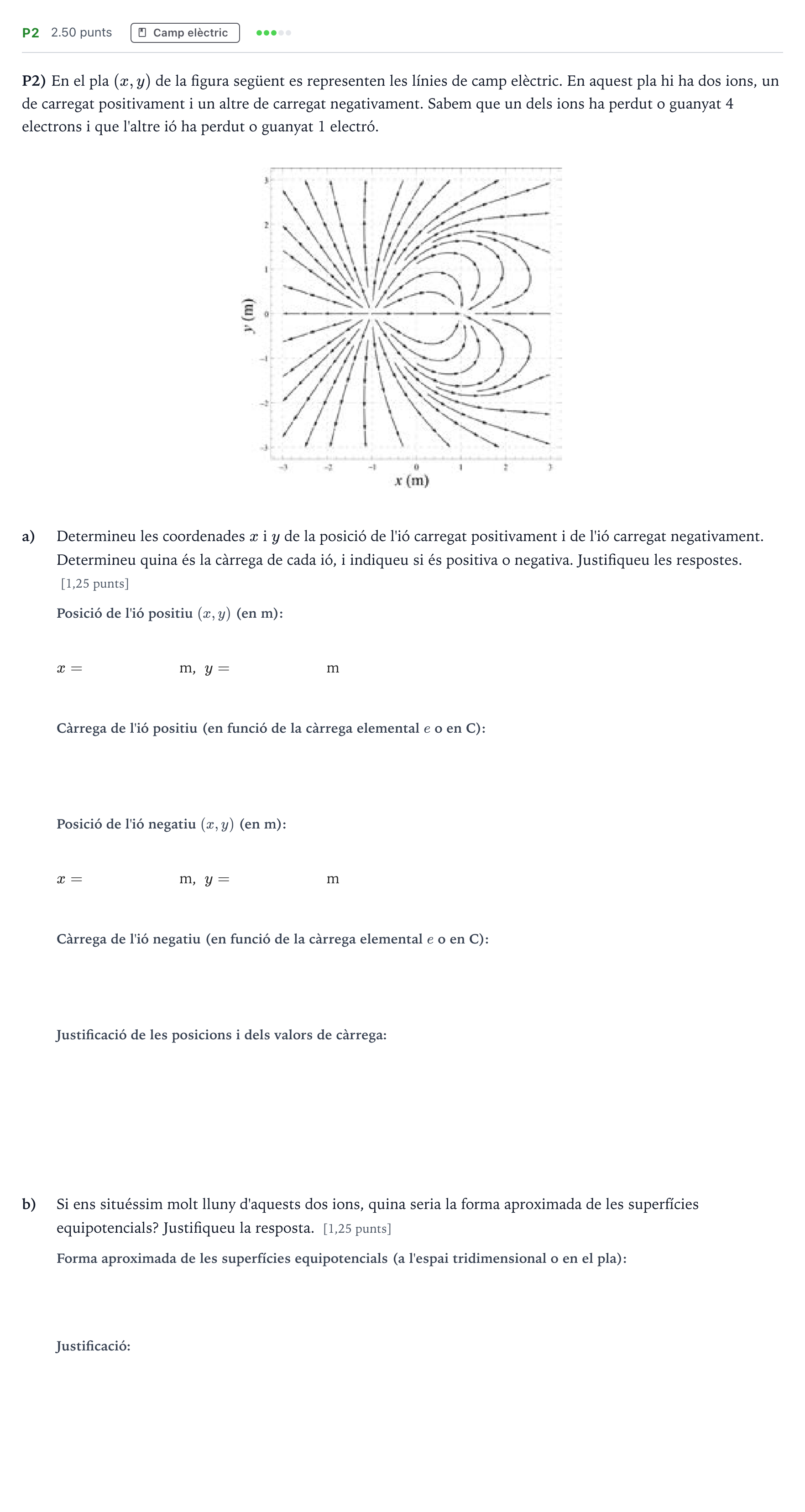

Enunciado: Ejercicio P2 · Física Selectividad Cataluña Juny Serie 5 2023

Solución

Según los criterios oficiales de corrección

a) Coordenada x de la posició de l'ió carregat positivament (m)

Solución: -1

a) Coordenada y de la posició de l'ió carregat positivament (m)

Solución: 0

a) Càrrega de l'ió carregat positivament

Solución: +4e / 4e / +6,4·10^-19 C

a) Coordenada x de la posició de l'ió carregat negativament (m)

Solución: 1

a) Coordenada y de la posició de l'ió carregat negativament (m)

Solución: 0

a) Càrrega de l'ió carregat negativament

Solución: -e / -1e / -1,6·10^-19 C

a) Justificació de les posicions i càrregues

Solución: Les línies de camp surten de les càrregues positives (fonts) i moren a les negatives (pous). Per tant, l'ió positiu és a (-1, 0) m i el negatiu a (1, 0) m. El nombre de línies és proporcional al mòdul de la càrrega; com que de (-1, 0) surten més línies de les que arriben a (1, 0), a (-1, 0) hi ha +4e i a (1, 0) hi ha -e.

b) Forma aproximada de les superfícies equipotencials

Solución: Superfície esfèrica / Esfèrica / Esfera / Circular (en el pla)

b) Justificació de la forma de les superfícies equipotencials

Solución: A una distància molt més gran que la separació de les dues càrregues, el sistema s'observa com una càrrega puntual de valor igual a la suma de les dues càrregues (+3e). El potencial d'una càrrega puntual depèn únicament de la distància radial, generant superfícies equipotencials esfèriques.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
