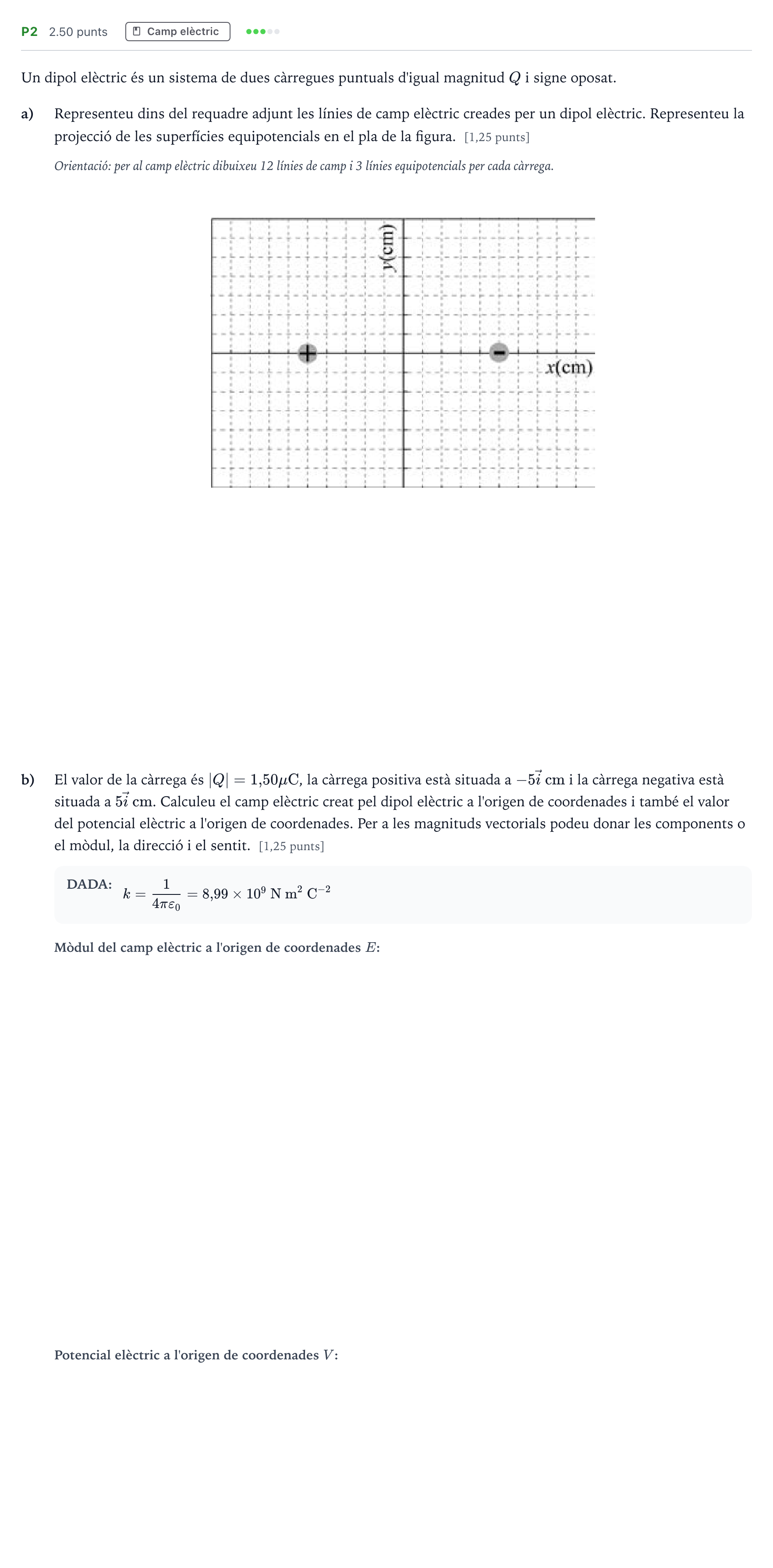

Ejercicio P2 · Física Selectividad Cataluña Juny Serie 2 2022

Un dipol elèctric és un sistema de dues càrregues puntuals d'igual magnitud $Q$ i signe oposat.

a)

Representeu dins del requadre adjunt les línies de camp elèctric creades per un dipol elèctric. Representeu la projecció de les superfícies equipotencials en el pla de la figura. [1,25 punts]

Orientació: per al camp elèctric dibuixeu 12 línies de camp i 3 línies equipotencials per cada càrrega.

b)

El valor de la càrrega és $|Q| = 1{,}50\text{ }\mu\text{C}$, la càrrega positiva està situada a $-5\vec{i}\text{ cm}$ i la càrrega negativa està situada a $5\vec{i}\text{ cm}$. Calculeu el camp elèctric creat pel dipol elèctric a l'origen de coordenades i també el valor del potencial elèctric a l'origen de coordenades. Per a les magnituds vectorials podeu donar les components o el mòdul, la direcció i el sentit. [1,25 punts]

DADA:

$k = \dfrac{1}{4\pi\varepsilon_0} = 8{,}99\times 10^9\text{ N m}^2\text{ C}^{-2}$
