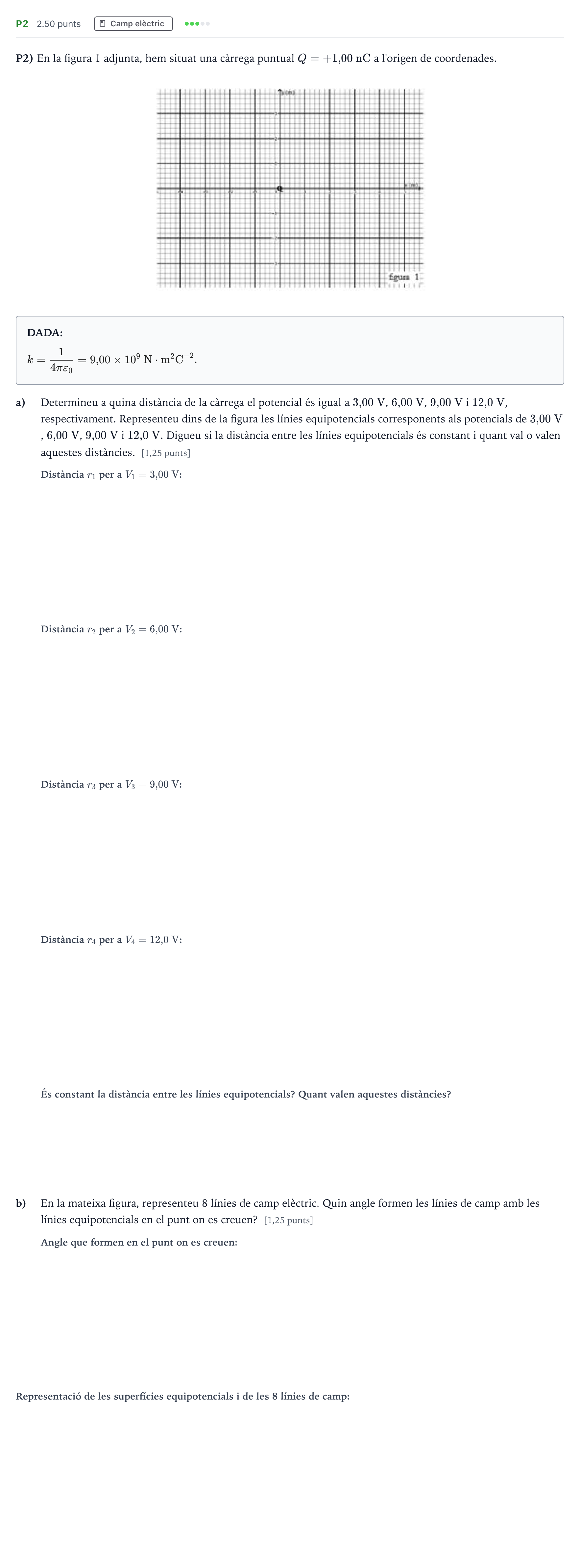

Ejercicio P2 · Física Selectividad Cataluña Setembre Serie 3 2022

a) Determineu a quina distància de la càrrega el potencial és igual a 3,00 V ($r_1$):

Solución: $3$ m / $300$ cm

a) Determineu a quina distància de la càrrega el potencial és igual a 6,00 V ($r_2$):

Solución: $1{,}5$ m / $150$ cm

a) Determineu a quina distància de la càrrega el potencial és igual a 9,00 V ($r_3$):

Solución: $1$ m / $100$ cm

a) Determineu a quina distància de la càrrega el potencial és igual a 12,0 V ($r_4$):

Solución: $0{,}75$ m / $75$ cm

a) Digueu si la distància entre les línies equipotencials és constant i quant val o valen aquestes distàncies.

Solución: No és constant. Són, respectivament, 1,5 m, 0,5 m i 0,25 m.

b) Quin angle formen les línies de camp amb les línies equipotencials en el punt on es creuen?

Solución: 90° / π/2 rad / perpendiculars

Representació gràfica de les superfícies equipotencials i de les 8 línies de camp elèctric:

Solución: - Superfícies equipotencials: circumferències concèntriques centrades a l'origen de radis $3\text{ m}$, $1{,}5\text{ m}$, $1\text{ m}$ i $0{,}75\text{ m}$. - Línies de camp elèctric: 8 semirrectes radials que surten de la càrrega positiva central apuntant cap enfora (amb fletxes que indiquen el sentit radial sortint).
