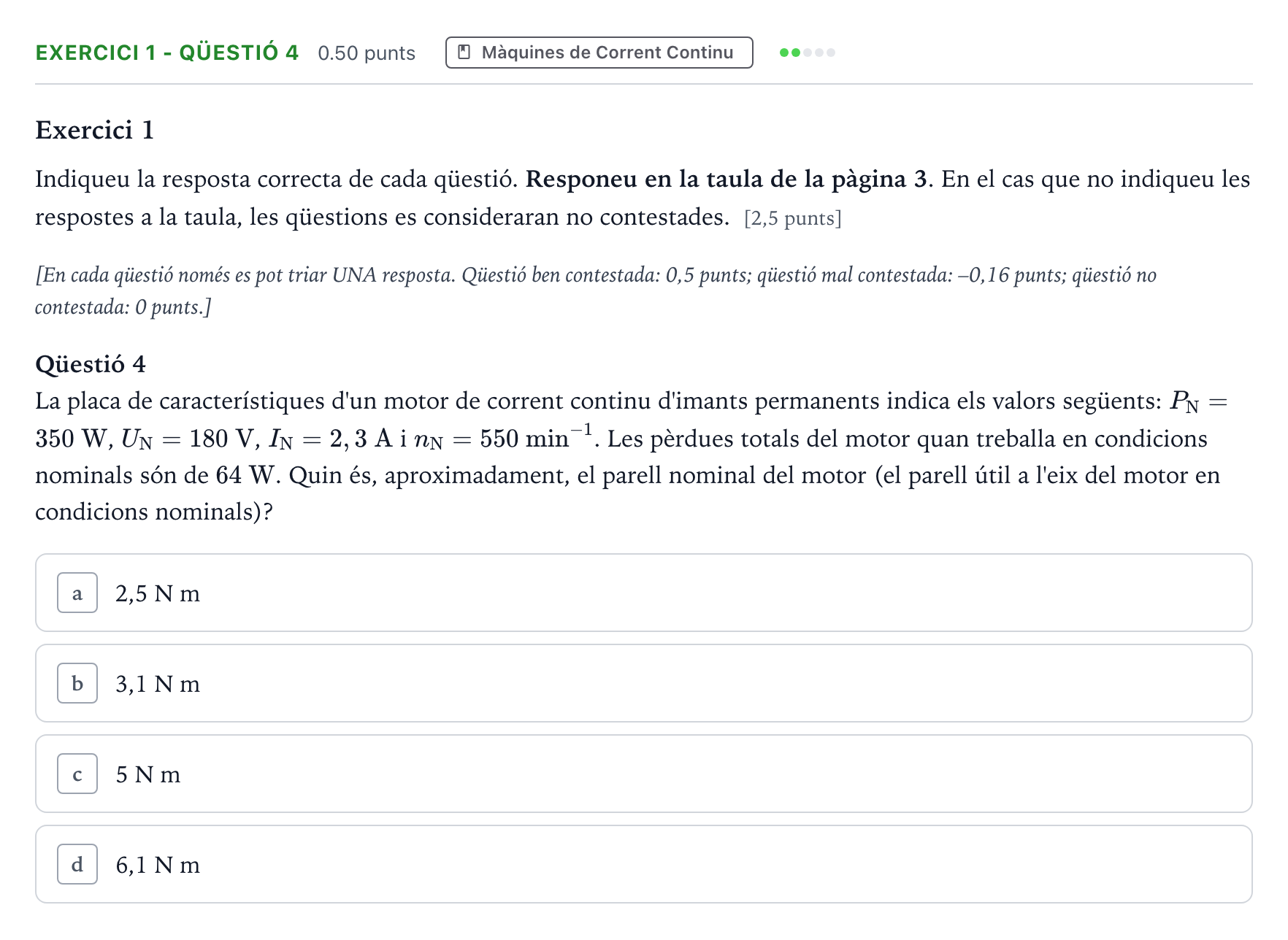

Exercici 1 - Qüestió 4 · Electrotecnia Selectividad Cataluña Juny Serie 1 2023

Exercici 1

Indiqueu la resposta correcta de cada qüestió. Responeu en la taula de la pàgina 3. En el cas que no indiqueu les respostes a la taula, les qüestions es consideraran no contestades. [2,5 punts]

[En cada qüestió només es pot triar UNA resposta. Qüestió ben contestada: 0,5 punts; qüestió mal contestada: –0,16 punts; qüestió no contestada: 0 punts.]

Qüestió 4

La placa de característiques d'un motor de corrent continu d'imants permanents indica els valors següents: $P_\mathrm{N} = 350\text{ W}$, $U_\mathrm{N} = 180\text{ V}$, $I_\mathrm{N} = 2,3\text{ A}$ i $n_\mathrm{N} = 550\text{ min}^{-1}$. Les pèrdues totals del motor quan treballa en condicions nominals són de $64\text{ W}$. Quin és, aproximadament, el parell nominal del motor (el parell útil a l'eix del motor en condicions nominals)?
