Exercici 6 · Electrotecnia Selectividad Cataluña Juny Serie 5 2023
Tema: Circuits de Corrent Alterna · Del examen Juny Serie 5 (2023)
Enunciado

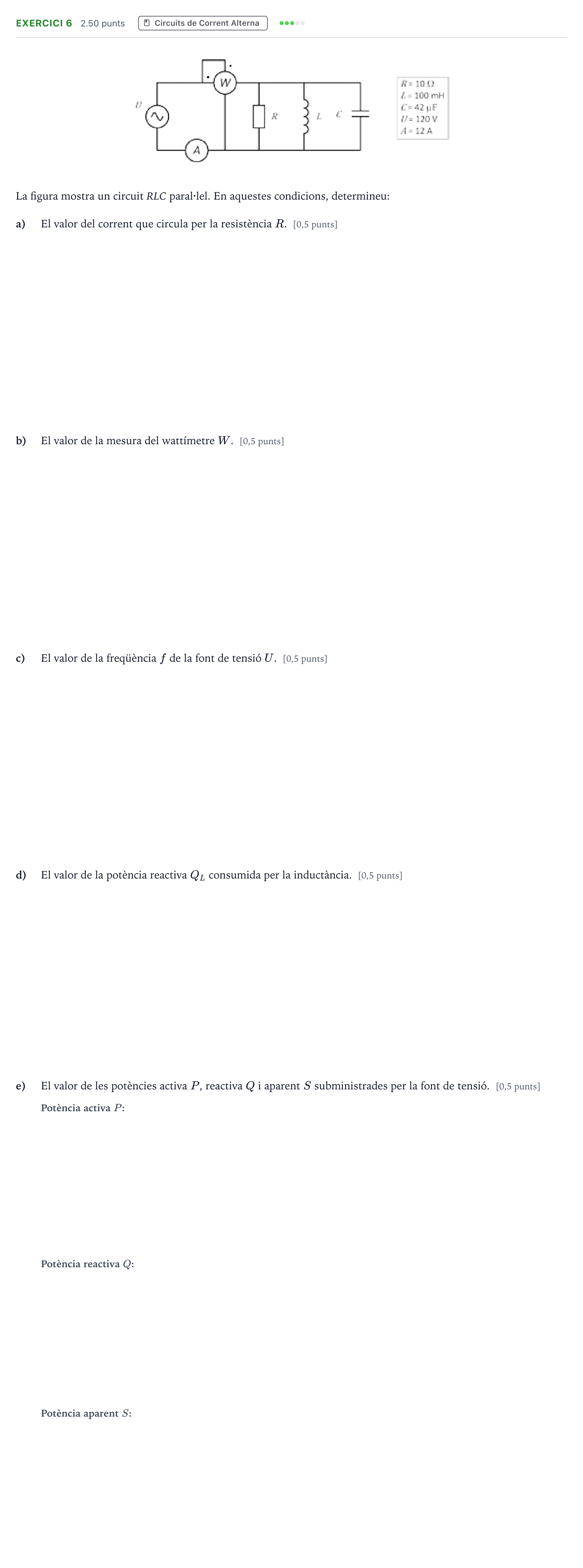

La figura mostra un circuit RLC paral·lel. En aquestes condicions, determineu:
a)
El valor del corrent que circula per la resistència . [0,5 punts]
b)
El valor de la mesura del wattímetre . [0,5 punts]
c)
El valor de la freqüència de la font de tensió . [0,5 punts]
d)
El valor de la potència reactiva consumida per la inductància. [0,5 punts]
e)
El valor de les potències activa , reactiva i aparent subministrades per la font de tensió. [0,5 punts]
Solución
Según los criterios oficiales de corrección
a) El valor del corrent que circula per la resistència R.
Solución: 12 A
b) El valor de la mesura del wattímetre W.
Solución: 1440 W / 1,44 kW
c) El valor de la freqüència f de la font de tensió U.
Solución: 77,66 Hz
d) El valor de la potència reactiva Q_L consumida per la inductància.
Solución: 295,1 var / 0,2951 kvar
e) Potència activa P subministrada per la font de tensió.
Solución: 1440 W / 1,44 kW
e) Potència reactiva Q subministrada per la font de tensió.
Solución: 0 var / 0 kvar
e) Potència aparent S subministrada per la font de tensió.
Solución: 1440 VA / 1,44 kVA
