Exercici 6 · Electrotecnia Selectividad Cataluña Juny Serie 1 2023

Tema: Circuits de Corrent Alterna · Del examen Juny Serie 1 (2023)

Enunciado

El circuit de la figura és alimentat amb una tensió UU de freqüència ff. La mesura del wattímetre indicada en el requadre es dona amb l'interruptor obert.

Amb l'interruptor obert, determineu:

a)

El valor del corrent que circula per la resistència RR. [0,5 punts]

b)

El valor de la inductància LL. [0,5 punts]

Amb l'interruptor tancat, determineu:

c)

El valor de la capacitat CC que fa que el circuit estigui en ressonància; és a dir, que el conjunt es comporti amb factor de potència unitari. [0,5 punts]

d)

El valor del corrent que circula per la capacitat CC. [0,5 punts]

e)

La mesura del wattímetre WW. [0,5 punts]

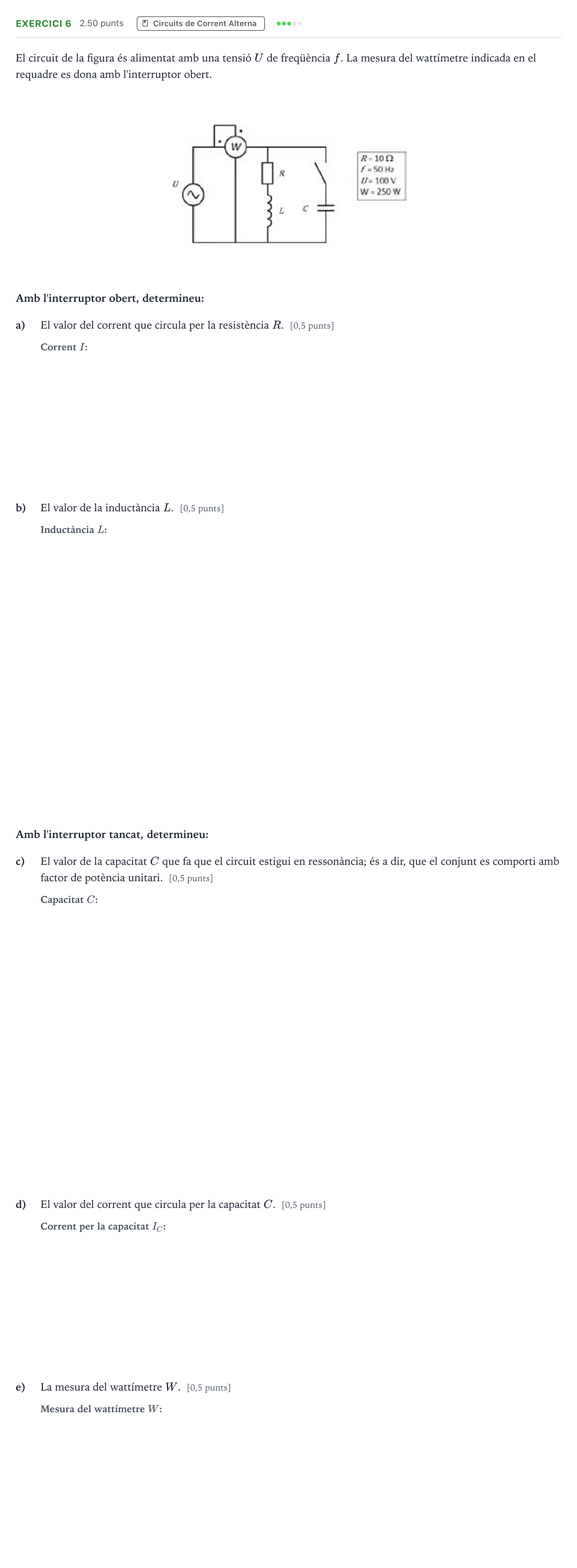

Enunciado: Exercici 6 · Electrotecnia Selectividad Cataluña Juny Serie 1 2023

Solución

Según los criterios oficiales de corrección

a) El valor del corrent que circula per la resistència R.

Solución: 55 A

b) El valor de la inductància L.

Solución: 55,1355{,}13 mH / 0,055130{,}05513 H

c) El valor de la capacitat C que fa que el circuit estigui en ressonància; és a dir, que el conjunt es comporti amb factor de potència unitari.

Solución: 137,86137{,}86 µF / 137,86⋅10−6137{,}86\cdot 10^{-6} F

d) El valor del corrent que circula per la capacitat C.

Solución: 4,334{,}33 A

e) La mesura del wattímetre W.

Solución: 250250 W / 0,250{,}25 kW

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
