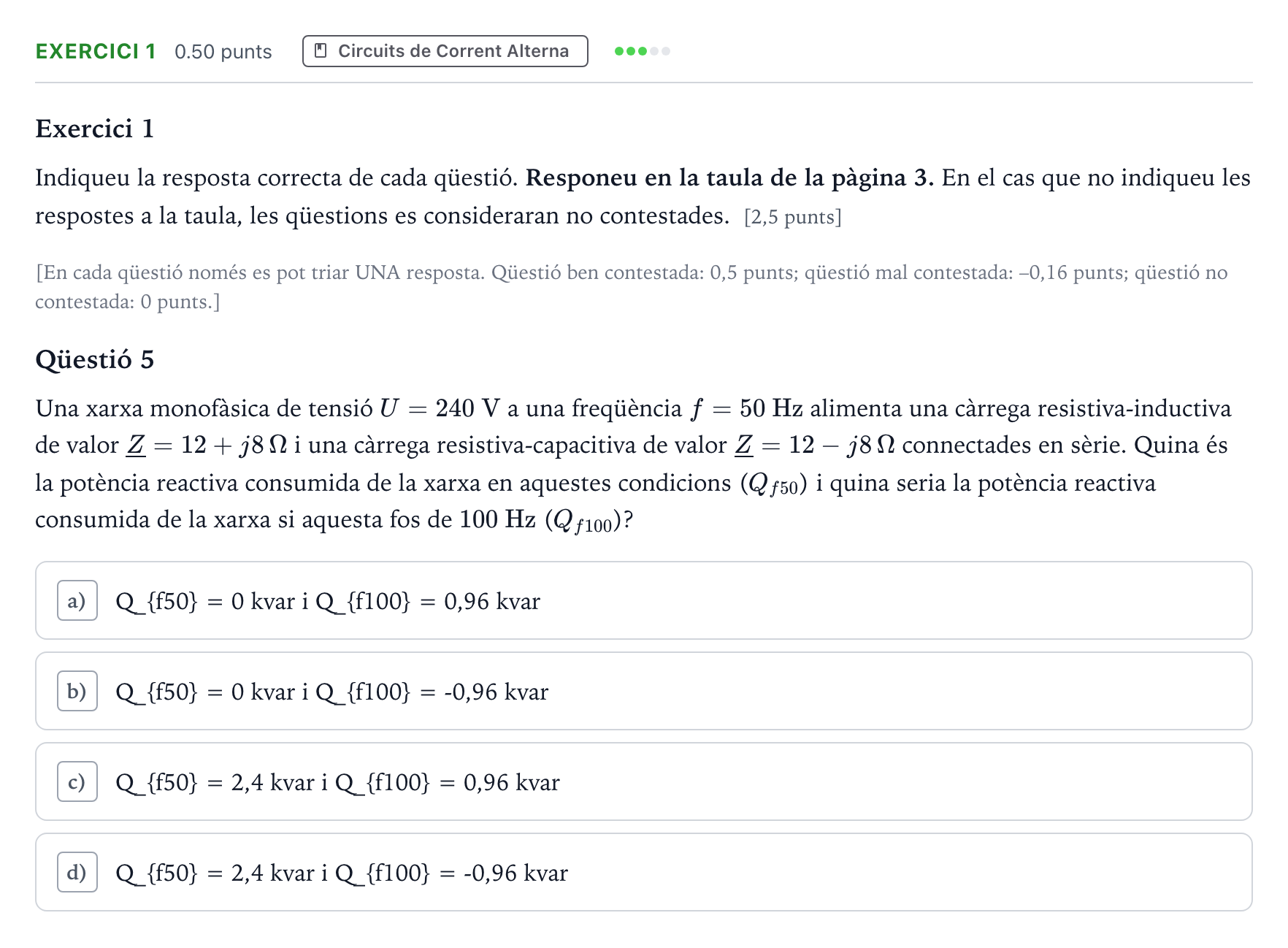

Ejercicio 1 - Circuits de Corrent Alterna · Electrotecnia Selectividad Cataluña Juny Serie 5 2023

Exercici 1

Indiqueu la resposta correcta de cada qüestió. Responeu en la taula de la pàgina 3. En el cas que no indiqueu les respostes a la taula, les qüestions es consideraran no contestades. [2,5 punts]

[En cada qüestió només es pot triar UNA resposta. Qüestió ben contestada: 0,5 punts; qüestió mal contestada: –0,16 punts; qüestió no contestada: 0 punts.]

Qüestió 5

Una xarxa monofàsica de tensió $U = 240\text{ V}$ a una freqüència $f = 50\text{ Hz}$ alimenta una càrrega resistiva-inductiva de valor $\underline{Z} = 12 + j8\,\Omega$ i una càrrega resistiva-capacitiva de valor $\underline{Z} = 12 - j8\,\Omega$ connectades en sèrie. Quina és la potència reactiva consumida de la xarxa en aquestes condicions ($Q_{f50}$) i quina seria la potència reactiva consumida de la xarxa si aquesta fos de $100\text{ Hz}$ ($Q_{f100}$)?

)
