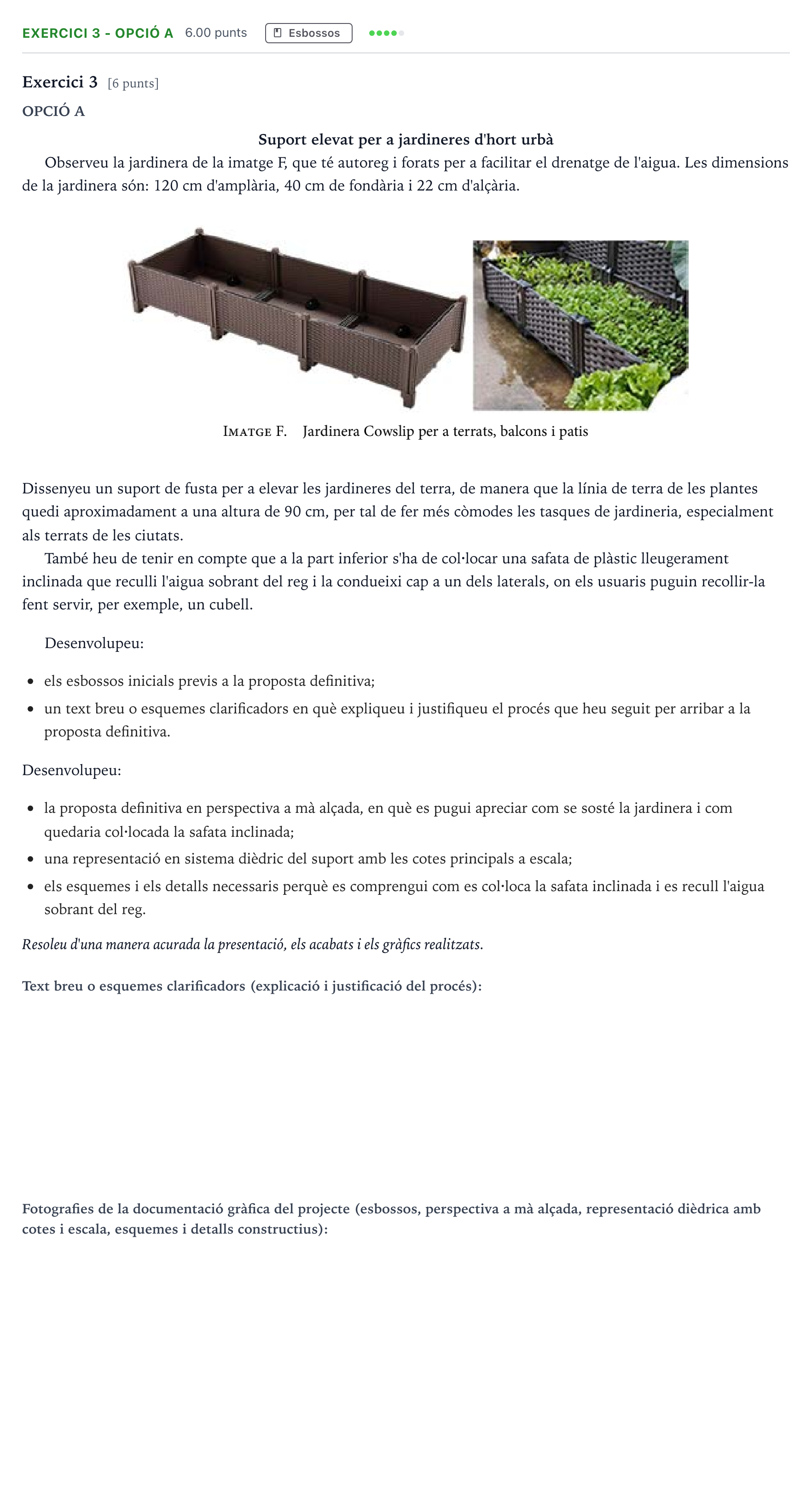

Exercici 3 - Opció A · Diseño Selectividad Cataluña Juny Serie 1 2023

Exercici 3 [6 punts]

OPCIÓ A

Suport elevat per a jardineres d'hort urbà

Observeu la jardinera de la imatge F, que té autoreg i forats per a facilitar el drenatge de l'aigua. Les dimensions de la jardinera són: 120 cm d'amplària, 40 cm de fondària i 22 cm d'alçària.

Dissenyeu un suport de fusta per a elevar les jardineres del terra, de manera que la línia de terra de les plantes quedi aproximadament a una altura de 90 cm, per tal de fer més còmodes les tasques de jardineria, especialment als terrats de les ciutats.

També heu de tenir en compte que a la part inferior s'ha de col·locar una safata de plàstic lleugerament inclinada que reculli l'aigua sobrant del reg i la condueixi cap a un dels laterals, on els usuaris puguin recollir-la fent servir, per exemple, un cubell.

Desenvolupeu:

els esbossos inicials previs a la proposta definitiva;

un text breu o esquemes clarificadors en què expliqueu i justifiqueu el procés que heu seguit per arribar a la proposta definitiva.

Desenvolupeu:

la proposta definitiva en perspectiva a mà alçada, en què es pugui apreciar com se sosté la jardinera i com quedaria col·locada la safata inclinada;

una representació en sistema dièdric del suport amb les cotes principals a escala;

els esquemes i els detalls necessaris perquè es comprengui com es col·loca la safata inclinada i es recull l'aigua sobrant del reg.

Resoleu d'una manera acurada la presentació, els acabats i els gràfics realitzats.
