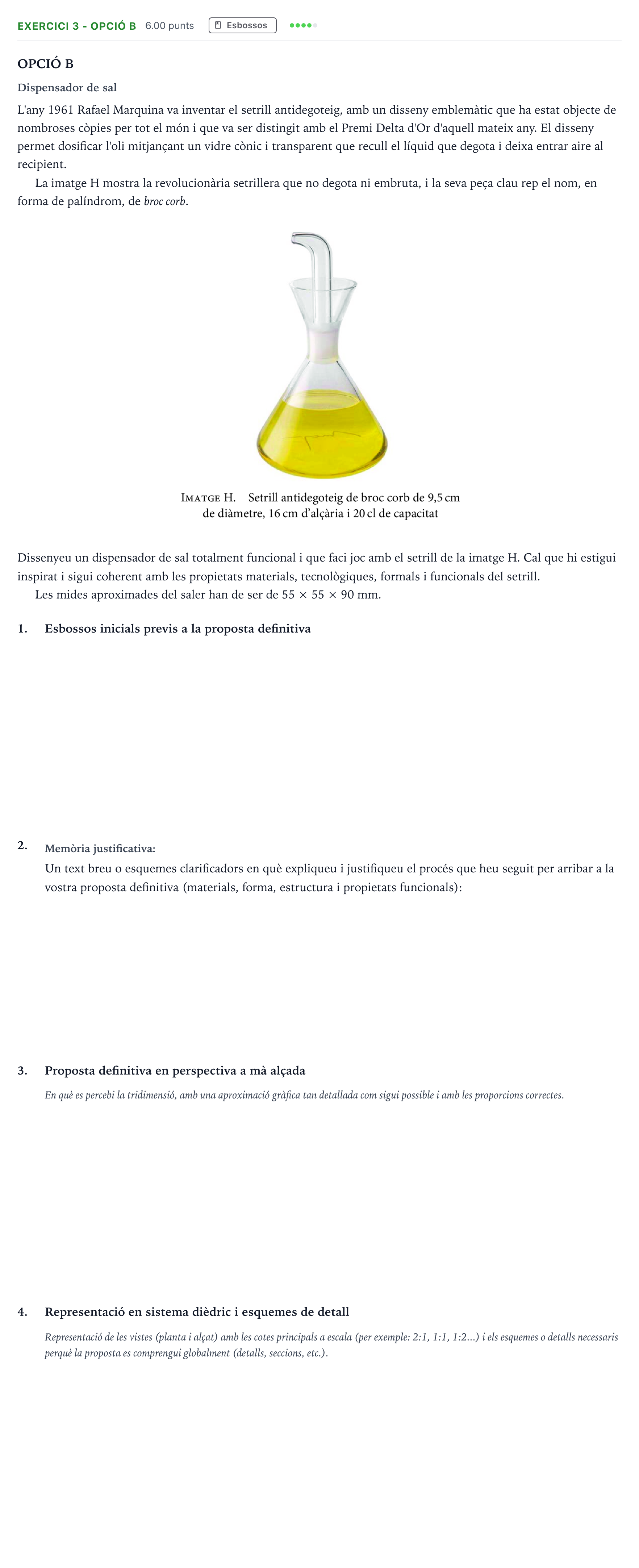

Exercici 3 - Opció B · Diseño Selectividad Cataluña Setembre Serie 3 2024

OPCIÓ B

Dispensador de sal

L'any 1961 Rafael Marquina va inventar el setrill antidegoteig, amb un disseny emblemàtic que ha estat objecte de nombroses còpies per tot el món i que va ser distingit amb el Premi Delta d'Or d'aquell mateix any. El disseny permet dosificar l'oli mitjançant un vidre cònic i transparent que recull el líquid que degota i deixa entrar aire al recipient.

La imatge H mostra la revolucionària setrillera que no degota ni embruta, i la seva peça clau rep el nom, en forma de palíndrom, de broc corb.

Dissenyeu un dispensador de sal totalment funcional i que faci joc amb el setrill de la imatge H. Cal que hi estigui inspirat i sigui coherent amb les propietats materials, tecnològiques, formals i funcionals del setrill.

Les mides aproximades del saler han de ser de 55 × 55 × 90 mm.

1.

Esbossos inicials previs a la proposta definitiva

2.

Un text breu o esquemes clarificadors en què expliqueu i justifiqueu el procés que heu seguit per arribar a la vostra proposta definitiva (materials, forma, estructura i propietats funcionals):

3.

Proposta definitiva en perspectiva a mà alçada

En què es percebi la tridimensió, amb una aproximació gràfica tan detallada com sigui possible i amb les proporcions correctes.

4.

Representació en sistema dièdric i esquemes de detall

Representació de les vistes (planta i alçat) amb les cotes principals a escala (per exemple: 2:1, 1:1, 1:2...) i els esquemes o detalls necessaris perquè la proposta es comprengui globalment (detalls, seccions, etc.).
