Exercici 3 [6 punts]

OPCIÓ A

Expositor per a collarets

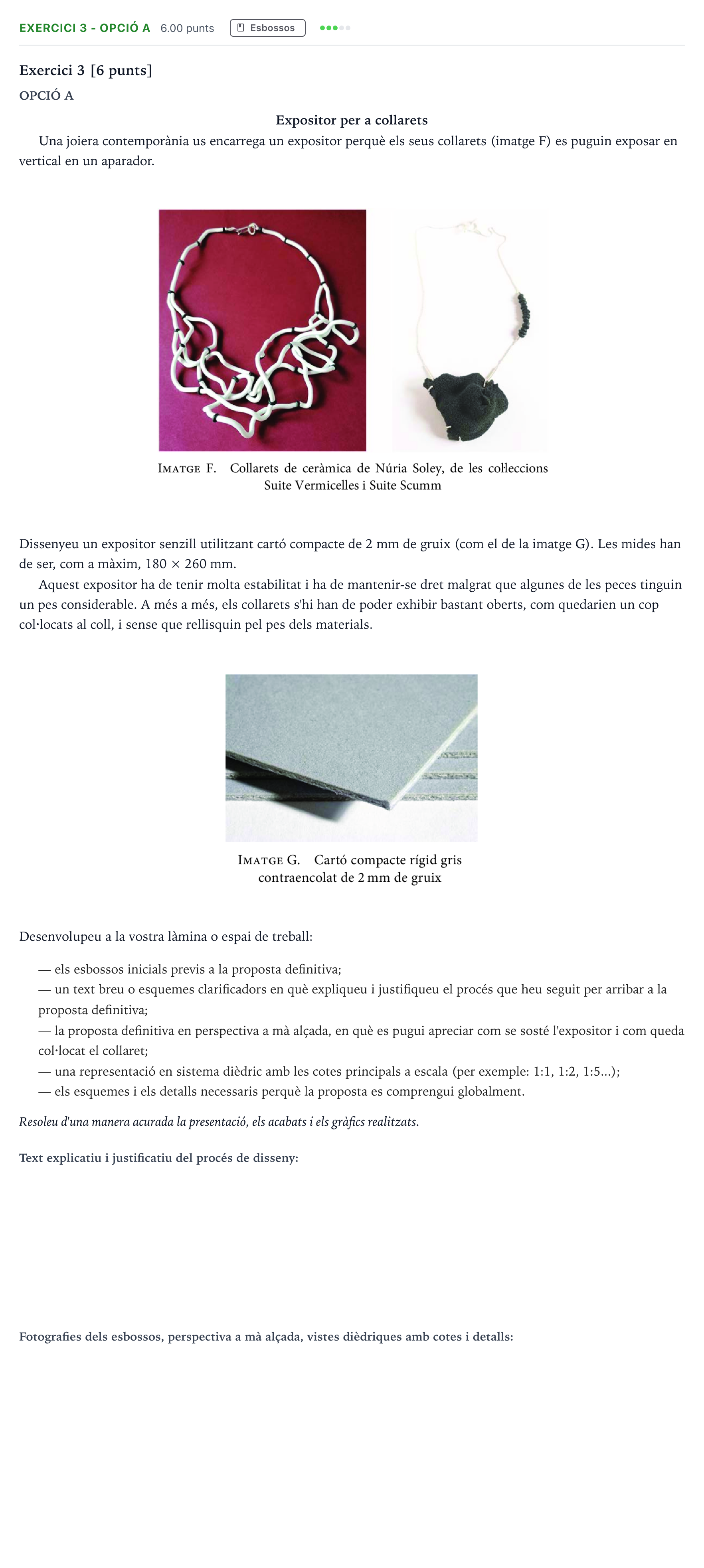

Una joiera contemporània us encarrega un expositor perquè els seus collarets (imatge F) es puguin exposar en vertical en un aparador.

Dissenyeu un expositor senzill utilitzant cartó compacte de 2 mm de gruix (com el de la imatge G). Les mides han de ser, com a màxim, 180 × 260 mm.

Aquest expositor ha de tenir molta estabilitat i ha de mantenir-se dret malgrat que algunes de les peces tinguin un pes considerable. A més a més, els collarets s'hi han de poder exhibir bastant oberts, com quedarien un cop col·locats al coll, i sense que rellisquin pel pes dels materials.

Desenvolupeu a la vostra làmina o espai de treball:

— els esbossos inicials previs a la proposta definitiva;

— un text breu o esquemes clarificadors en què expliqueu i justifiqueu el procés que heu seguit per arribar a la proposta definitiva;

— la proposta definitiva en perspectiva a mà alçada, en què es pugui apreciar com se sosté l'expositor i com queda col·locat el collaret;

— una representació en sistema dièdric amb les cotes principals a escala (per exemple: 1:1, 1:2, 1:5...);

— els esquemes i els detalls necessaris perquè la proposta es comprengui globalment.

Resoleu d'una manera acurada la presentació, els acabats i els gràfics realitzats.
