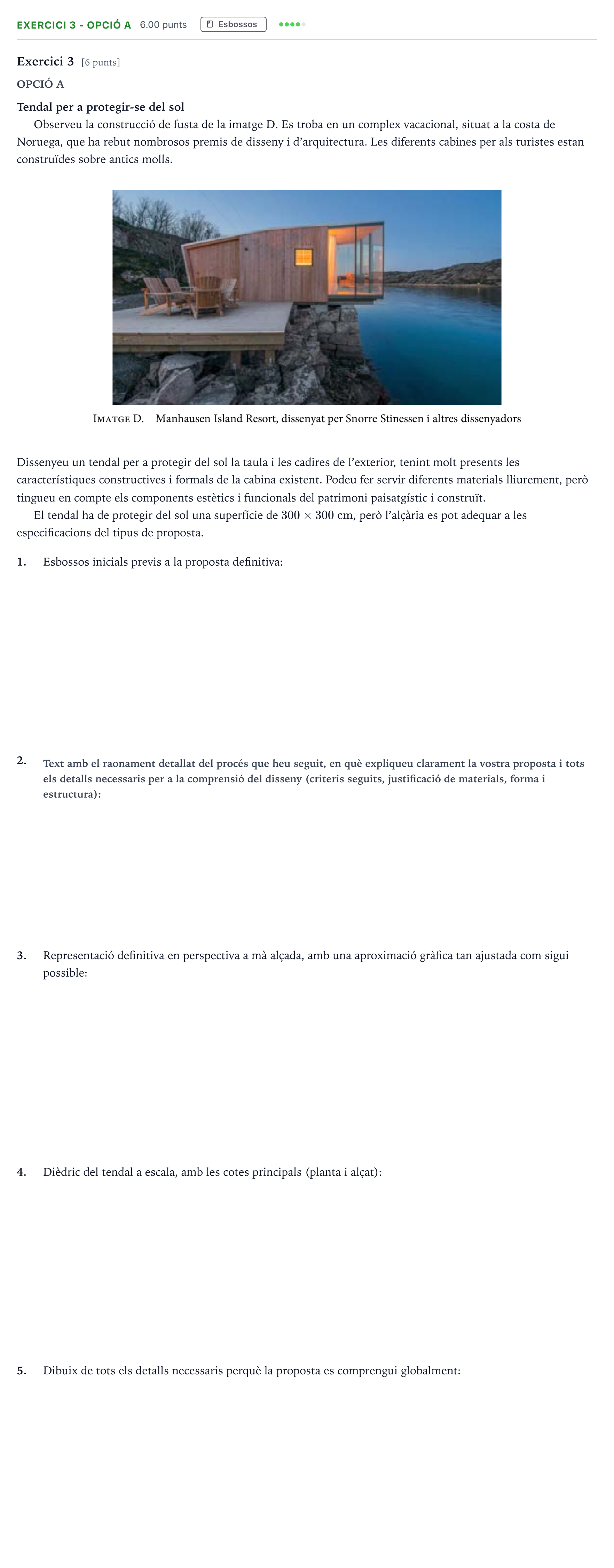

Exercici 3 - Opció A · Diseño Selectividad Cataluña Juny Serie 5 2023

Exercici 3 [6 punts]

OPCIÓ A

Tendal per a protegir-se del sol

Observeu la construcció de fusta de la imatge D. Es troba en un complex vacacional, situat a la costa de Noruega, que ha rebut nombrosos premis de disseny i d’arquitectura. Les diferents cabines per als turistes estan construïdes sobre antics molls.

Dissenyeu un tendal per a protegir del sol la taula i les cadires de l’exterior, tenint molt presents les característiques constructives i formals de la cabina existent. Podeu fer servir diferents materials lliurement, però tingueu en compte els components estètics i funcionals del patrimoni paisatgístic i construït.

El tendal ha de protegir del sol una superfície de $300 \times 300\text{ cm}$, però l’alçària es pot adequar a les especificacions del tipus de proposta.

1.

Esbossos inicials previs a la proposta definitiva:

2.

3.

Representació definitiva en perspectiva a mà alçada, amb una aproximació gràfica tan ajustada com sigui possible:

4.

Dièdric del tendal a escala, amb les cotes principals (planta i alçat):

5.

Dibuix de tots els detalls necessaris perquè la proposta es comprengui globalment:
