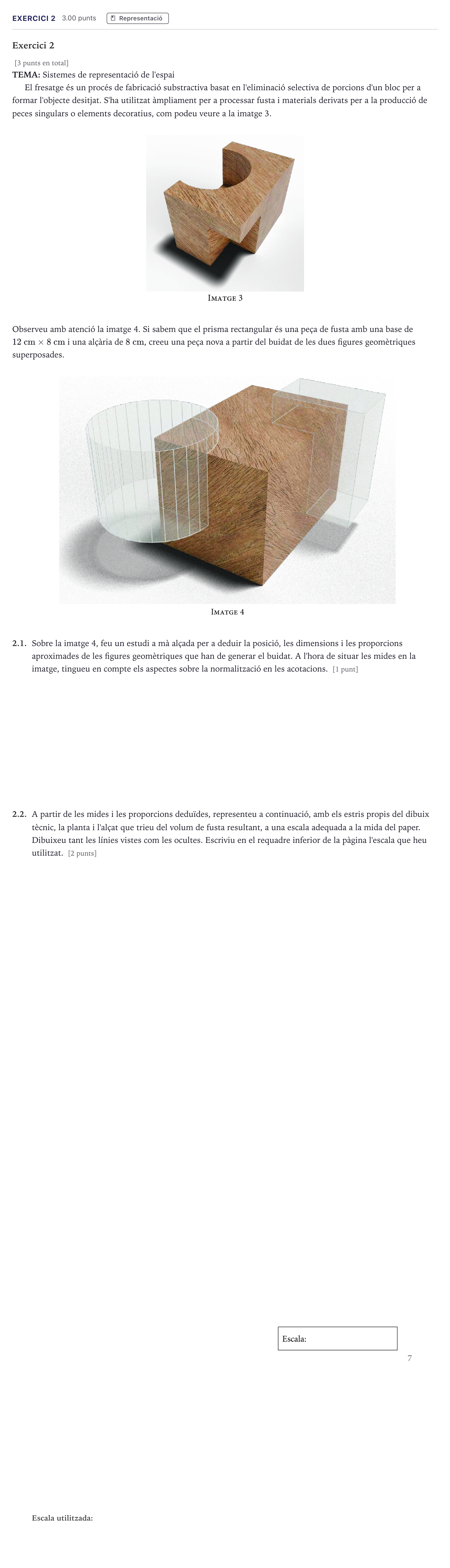

Exercici 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño Selectividad Cataluña Setembre Serie 2 2026

Exercici 2

[3 punts en total]

TEMA: Sistemes de representació de l'espai

El fresatge és un procés de fabricació substractiva basat en l'eliminació selectiva de porcions d'un bloc per a formar l'objecte desitjat. S'ha utilitzat àmpliament per a processar fusta i materials derivats per a la producció de peces singulars o elements decoratius, com podeu veure a la imatge 3.

Observeu amb atenció la imatge 4. Si sabem que el prisma rectangular és una peça de fusta amb una base de $12\text{ cm} \times 8\text{ cm}$ i una alçària de $8\text{ cm}$, creeu una peça nova a partir del buidat de les dues figures geomètriques superposades.

2.1.

Sobre la imatge 4, feu un estudi a mà alçada per a deduir la posició, les dimensions i les proporcions aproximades de les figures geomètriques que han de generar el buidat. A l'hora de situar les mides en la imatge, tingueu en compte els aspectes sobre la normalització en les acotacions. [1 punt]

2.2.

A partir de les mides i les proporcions deduïdes, representeu a continuació, amb els estris propis del dibuix tècnic, la planta i l'alçat que trieu del volum de fusta resultant, a una escala adequada a la mida del paper. Dibuixeu tant les línies vistes com les ocultes. Escriviu en el requadre inferior de la pàgina l'escala que heu utilitzat. [2 punts]
