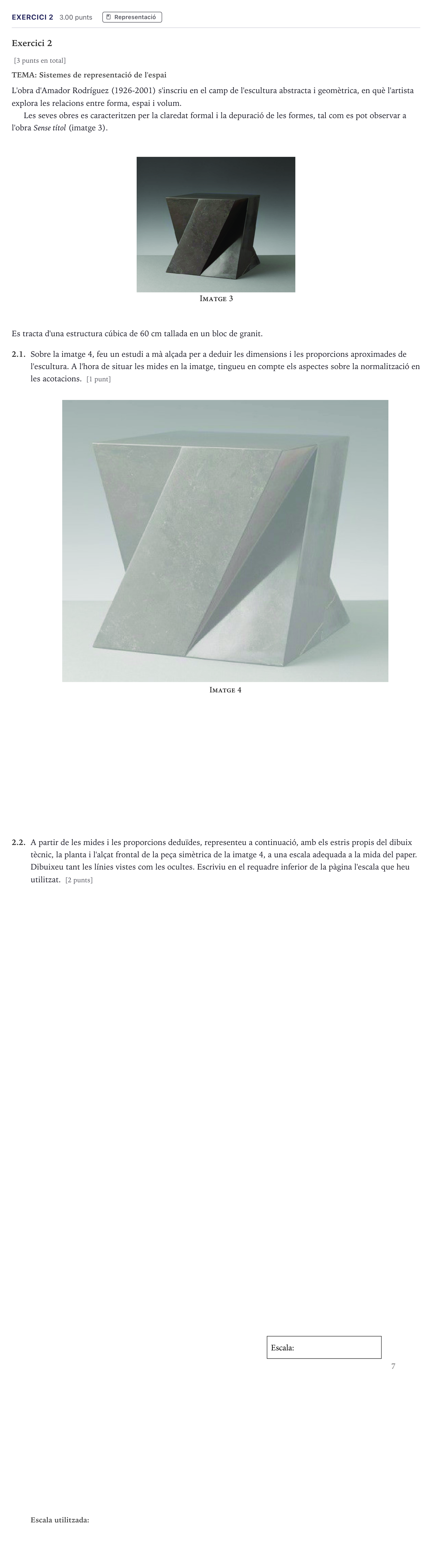

Exercici 2

[3 punts en total]

TEMA: Sistemes de representació de l'espai

L'obra d'Amador Rodríguez (1926-2001) s'inscriu en el camp de l'escultura abstracta i geomètrica, en què l'artista explora les relacions entre forma, espai i volum.

Les seves obres es caracteritzen per la claredat formal i la depuració de les formes, tal com es pot observar a l'obra Sense títol (imatge 3).

Es tracta d'una estructura cúbica de 60 cm tallada en un bloc de granit.

2.1.

Sobre la imatge 4, feu un estudi a mà alçada per a deduir les dimensions i les proporcions aproximades de l'escultura. A l'hora de situar les mides en la imatge, tingueu en compte els aspectes sobre la normalització en les acotacions. [1 punt]

2.2.

A partir de les mides i les proporcions deduïdes, representeu a continuació, amb els estris propis del dibuix tècnic, la planta i l'alçat frontal de la peça simètrica de la imatge 4, a una escala adequada a la mida del paper. Dibuixeu tant les línies vistes com les ocultes. Escriviu en el requadre inferior de la pàgina l'escala que heu utilitzat. [2 punts]
