Exercici 2

[3 punts en total]

TEMA: Sistemes de representació de l'espai

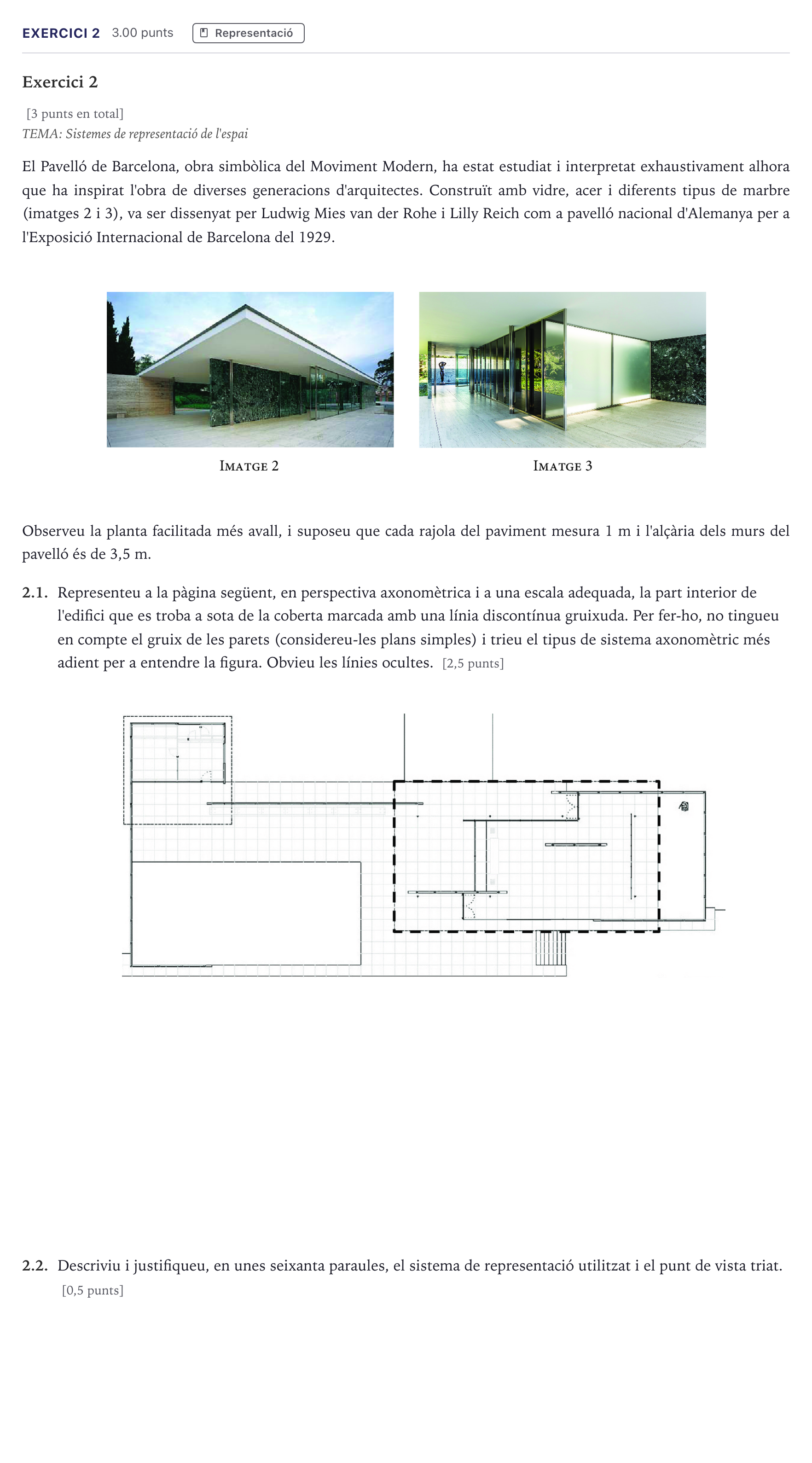

El Pavelló de Barcelona, obra simbòlica del Moviment Modern, ha estat estudiat i interpretat exhaustivament alhora que ha inspirat l'obra de diverses generacions d'arquitectes. Construït amb vidre, acer i diferents tipus de marbre (imatges 2 i 3), va ser dissenyat per Ludwig Mies van der Rohe i Lilly Reich com a pavelló nacional d'Alemanya per a l'Exposició Internacional de Barcelona del 1929.

Observeu la planta facilitada més avall, i suposeu que cada rajola del paviment mesura 1 m i l'alçària dels murs del pavelló és de 3,5 m.

2.1.

Representeu a la pàgina següent, en perspectiva axonomètrica i a una escala adequada, la part interior de l'edifici que es troba a sota de la coberta marcada amb una línia discontínua gruixuda. Per fer-ho, no tingueu en compte el gruix de les parets (considereu-les plans simples) i trieu el tipus de sistema axonomètric més adient per a entendre la figura. Obvieu les línies ocultes. [2,5 punts]

2.2.

Descriviu i justifiqueu, en unes seixanta paraules, el sistema de representació utilitzat i el punt de vista triat. [0,5 punts]
