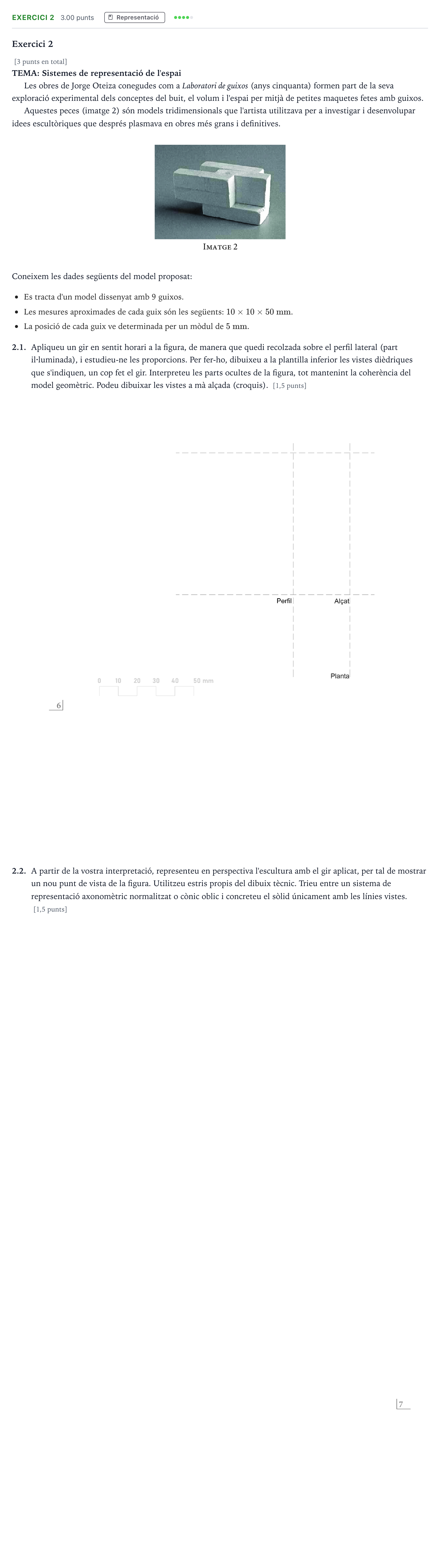

Exercici 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño Selectividad Cataluña Juny Serie 4 2025

2.1. Apliqueu un gir en sentit horari a la figura, de manera que quedi recolzada sobre el perfil lateral (part il·luminada), i estudieu-ne les proporcions. Per fer-ho, dibuixeu a la plantilla inferior les vistes dièdriques que s'indiquen, un cop fet el gir. Interpreteu les parts ocultes de la figura, tot mantenint la coherència del model geomètric. Podeu dibuixar les vistes a mà alçada (croquis). [1,5 punts] 2.2. A partir de la vostra interpretació, representeu en perspectiva l'escultura amb el gir aplicat, per tal de mostrar un nou punt de vista de la figura. Utilitzeu estris propis del dibuix tècnic. Trieu entre un sistema de representació axonomètric normalitzat o cònic oblic i concreteu el sòlid únicament amb les línies vistes. [1,5 punts]

Solución: 2.1. Estudi bidimensional de l'objecte (vistes dièdriques): - Aplicació de la transformació visual definida (gir en sentit horari recolzat sobre el perfil lateral il·luminat). - Interpretació de les parts ocultes de la figura mantenint la coherència del model geomètric format per 9 guixos de $10 \times 10 \times 50\text{ mm}$ modulats de $5\text{ mm}$ en $5\text{ mm}$. - Definició volumètrica i proporcions correctes a partir de la modulació de $5\text{ mm}$. - Vistes dièdriques normalitzades: alçat, planta i perfil esquerre ordenades, alineades i orientades entre elles segons el sistema dièdric europeu. 2.2. Representació tridimensional (perspectiva): - Coherència amb la representació bidimensional realitzada i la posició resultant del gir. - Perspectiva axonomètrica normalitzada (isomètrica, cavallera, etc.) o cònica obliqua amb aproximació correcta al volum sense incoherències físiques. - Concreció del sòlid únicament mitjançant les línies vistes, amb precisió en el traçat i valor de línia adequat.
