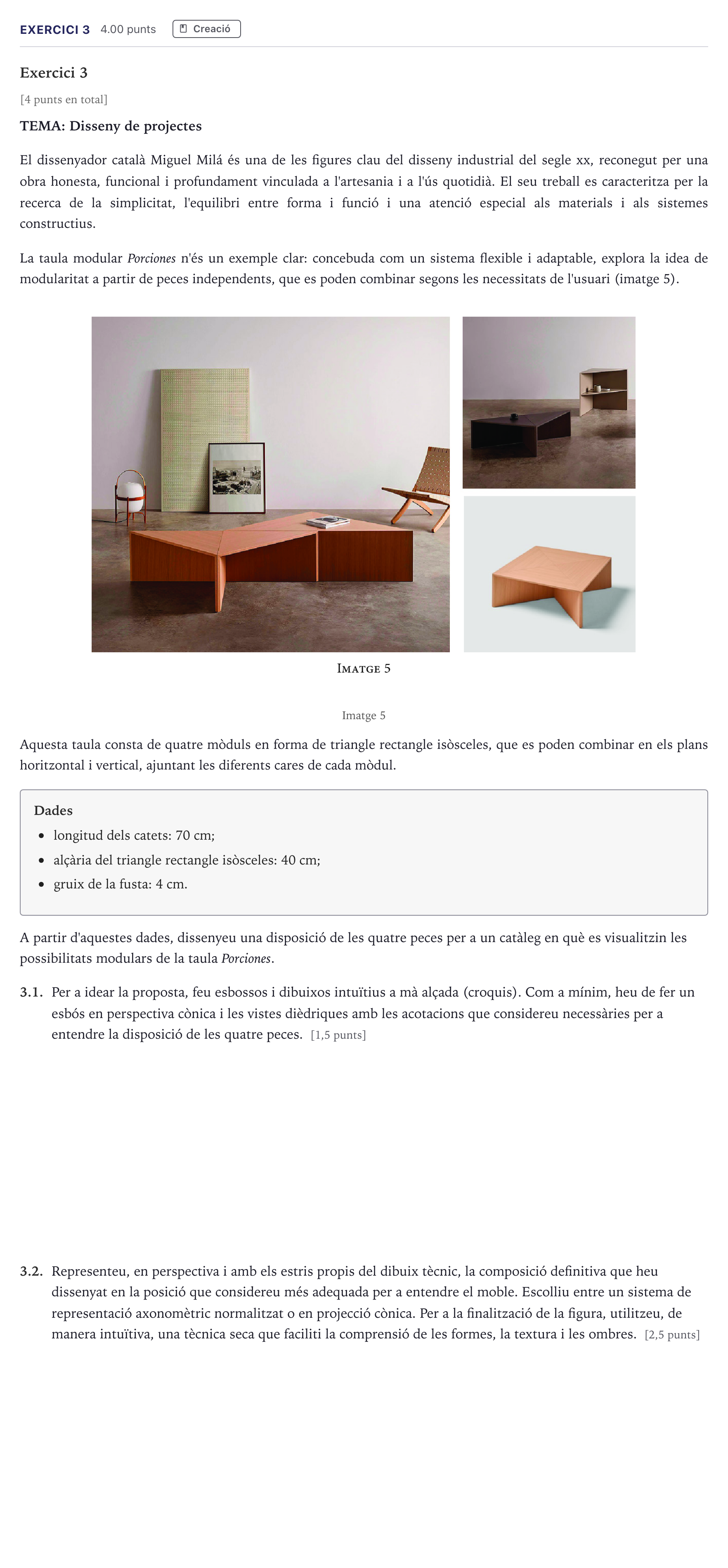

Exercici 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño Selectividad Cataluña Setembre Serie 2 2026

Exercici 3

[4 punts en total]

TEMA: Disseny de projectes

El dissenyador català Miguel Milá és una de les figures clau del disseny industrial del segle xx, reconegut per una obra honesta, funcional i profundament vinculada a l'artesania i a l'ús quotidià. El seu treball es caracteritza per la recerca de la simplicitat, l'equilibri entre forma i funció i una atenció especial als materials i als sistemes constructius.

La taula modular Porciones n'és un exemple clar: concebuda com un sistema flexible i adaptable, explora la idea de modularitat a partir de peces independents, que es poden combinar segons les necessitats de l'usuari (imatge 5).

Imatge 5

Aquesta taula consta de quatre mòduls en forma de triangle rectangle isòsceles, que es poden combinar en els plans horitzontal i vertical, ajuntant les diferents cares de cada mòdul.

Dades

longitud dels catets: 70 cm;

alçària del triangle rectangle isòsceles: 40 cm;

gruix de la fusta: 4 cm.

A partir d'aquestes dades, dissenyeu una disposició de les quatre peces per a un catàleg en què es visualitzin les possibilitats modulars de la taula Porciones.

3.1.

Per a idear la proposta, feu esbossos i dibuixos intuïtius a mà alçada (croquis). Com a mínim, heu de fer un esbós en perspectiva cònica i les vistes dièdriques amb les acotacions que considereu necessàries per a entendre la disposició de les quatre peces. [1,5 punts]

3.2.

Representeu, en perspectiva i amb els estris propis del dibuix tècnic, la composició definitiva que heu dissenyat en la posició que considereu més adequada per a entendre el moble. Escolliu entre un sistema de representació axonomètric normalitzat o en projecció cònica. Per a la finalització de la figura, utilitzeu, de manera intuïtiva, una tècnica seca que faciliti la comprensió de les formes, la textura i les ombres. [2,5 punts]
