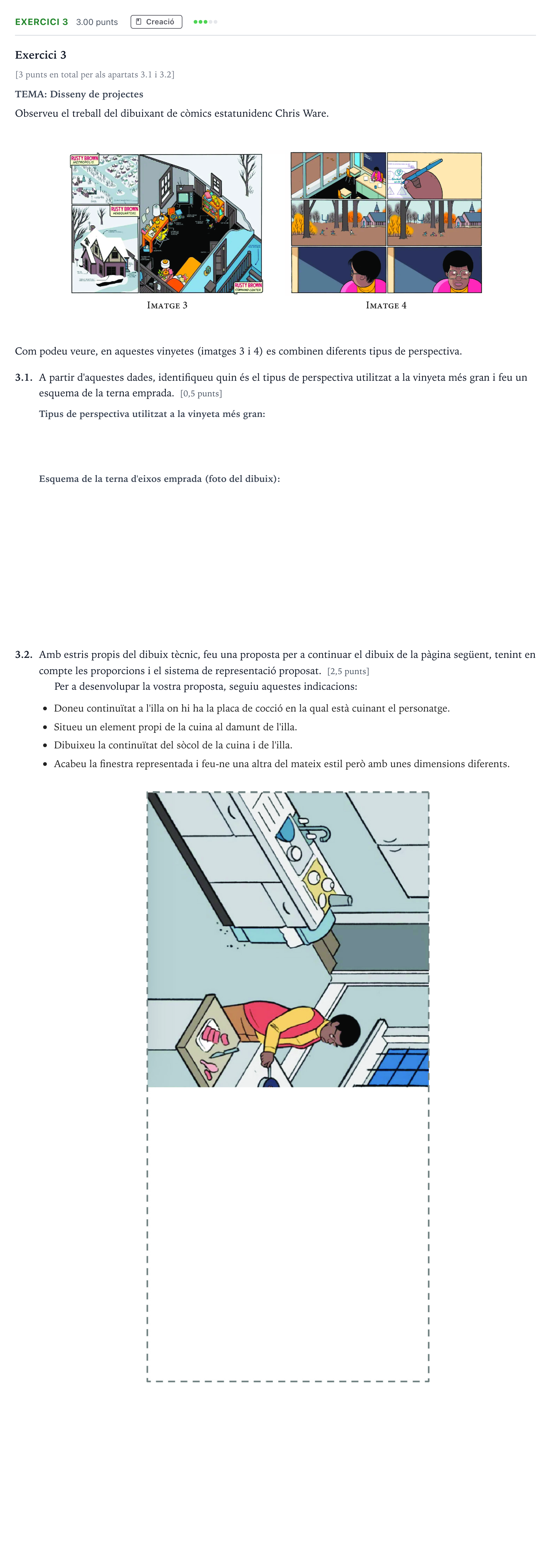

Exercici 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño Selectividad Cataluña Juny Serie 4 2025

Exercici 3

[3 punts en total per als apartats 3.1 i 3.2]

TEMA: Disseny de projectes

Observeu el treball del dibuixant de còmics estatunidenc Chris Ware.

Com podeu veure, en aquestes vinyetes (imatges 3 i 4) es combinen diferents tipus de perspectiva.

3.1.

A partir d'aquestes dades, identifiqueu quin és el tipus de perspectiva utilitzat a la vinyeta més gran i feu un esquema de la terna emprada. [0,5 punts]

3.2.

Amb estris propis del dibuix tècnic, feu una proposta per a continuar el dibuix de la pàgina següent, tenint en compte les proporcions i el sistema de representació proposat. [2,5 punts]

Per a desenvolupar la vostra proposta, seguiu aquestes indicacions:

Doneu continuïtat a l'illa on hi ha la placa de cocció en la qual està cuinant el personatge.

Situeu un element propi de la cuina al damunt de l'illa.

Dibuixeu la continuïtat del sòcol de la cuina i de l'illa.

Acabeu la finestra representada i feu-ne una altra del mateix estil però amb unes dimensions diferents.
