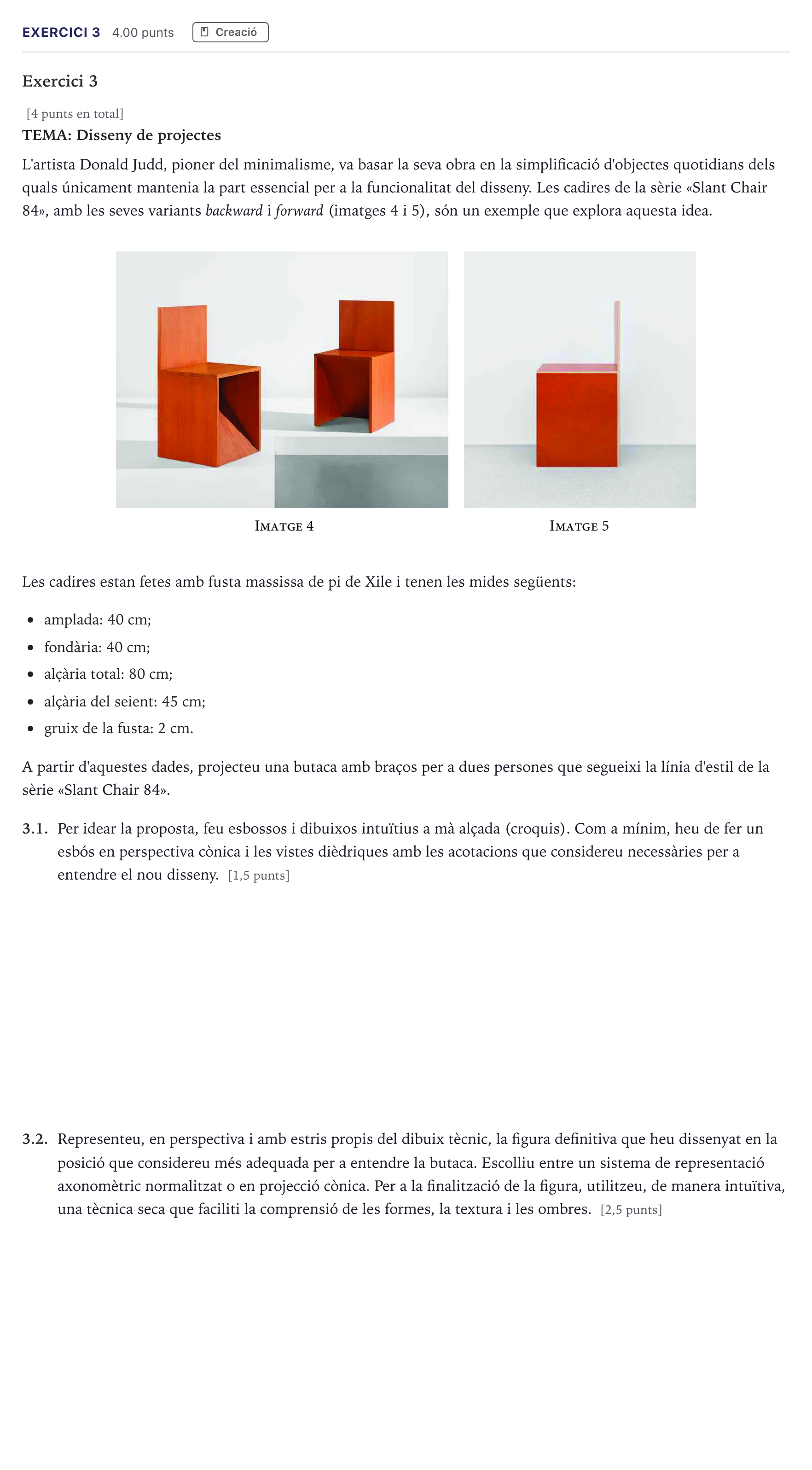

Exercici 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño Selectividad Cataluña Juny Serie 5 2026

Exercici 3

[4 punts en total]

TEMA: Disseny de projectes

L'artista Donald Judd, pioner del minimalisme, va basar la seva obra en la simplificació d'objectes quotidians dels quals únicament mantenia la part essencial per a la funcionalitat del disseny. Les cadires de la sèrie «Slant Chair 84», amb les seves variants backward i forward (imatges 4 i 5), són un exemple que explora aquesta idea.

Les cadires estan fetes amb fusta massissa de pi de Xile i tenen les mides següents:

amplada: 40 cm;

fondària: 40 cm;

alçària total: 80 cm;

alçària del seient: 45 cm;

gruix de la fusta: 2 cm.

A partir d'aquestes dades, projecteu una butaca amb braços per a dues persones que segueixi la línia d'estil de la sèrie «Slant Chair 84».

3.1.

Per idear la proposta, feu esbossos i dibuixos intuïtius a mà alçada (croquis). Com a mínim, heu de fer un esbós en perspectiva cònica i les vistes dièdriques amb les acotacions que considereu necessàries per a entendre el nou disseny. [1,5 punts]

3.2.

Representeu, en perspectiva i amb estris propis del dibuix tècnic, la figura definitiva que heu dissenyat en la posició que considereu més adequada per a entendre la butaca. Escolliu entre un sistema de representació axonomètric normalitzat o en projecció cònica. Per a la finalització de la figura, utilitzeu, de manera intuïtiva, una tècnica seca que faciliti la comprensió de les formes, la textura i les ombres. [2,5 punts]
