Exercici 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño Selectividad Cataluña Juny Serie 1 2026

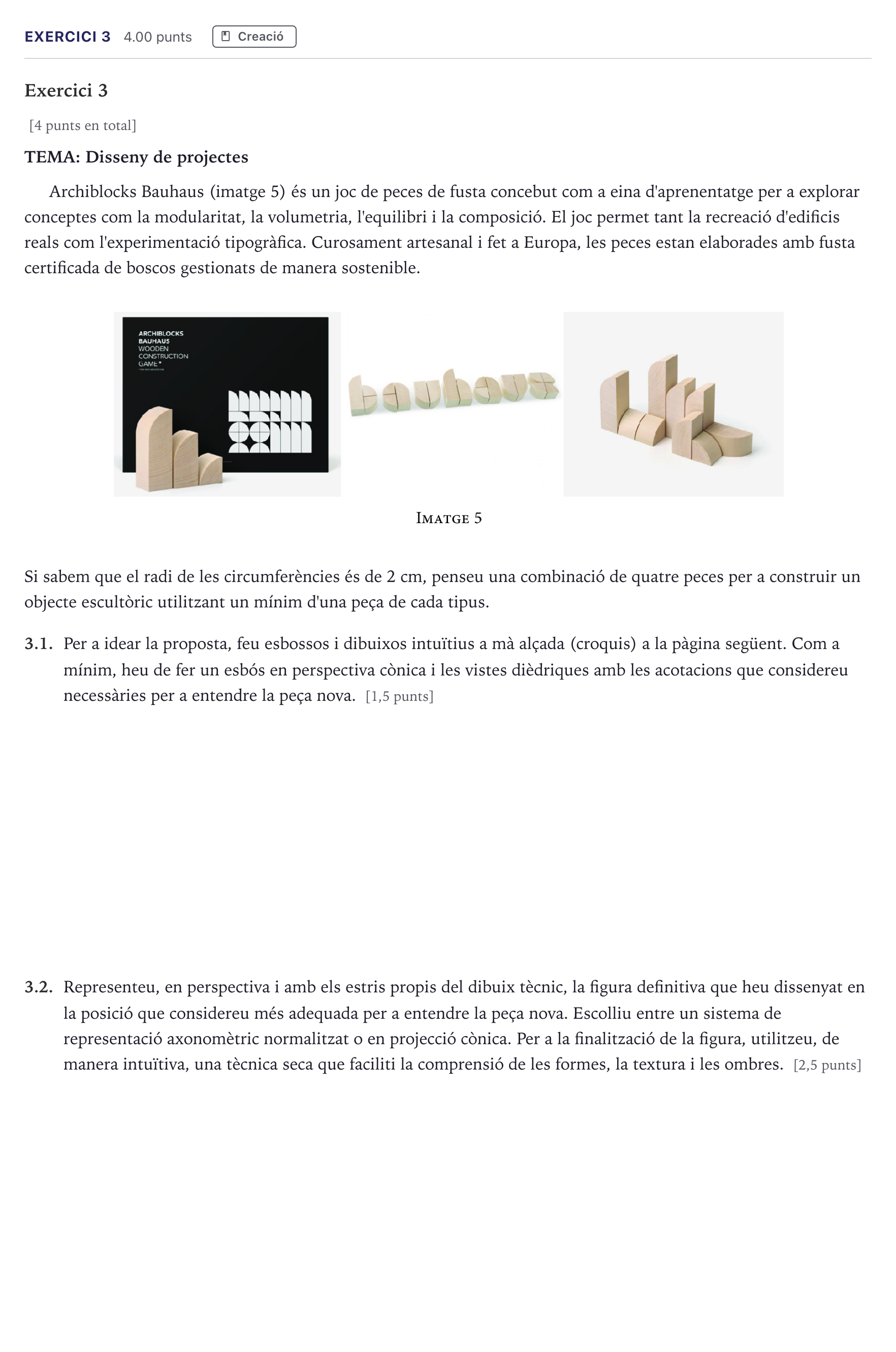

3.1. Per a idear la proposta, feu esbossos i dibuixos intuïtius a mà alçada (croquis) a la pàgina següent. Com a mínim, heu de fer un esbós en perspectiva cònica i les vistes dièdriques amb les acotacions que considereu necessàries per a entendre la peça nova. [1,5 punts] / 3.2. Representeu, en perspectiva i amb els estris propis del dibuix tècnic, la figura definitiva que heu dissenyat en la posició que considereu més adequada per a entendre la peça nova. Escolliu entre un sistema de representació axonomètric normalitzat o en projecció cònica. Per a la finalització de la figura, utilitzeu, de manera intuïtiva, una tècnica seca que faciliti la comprensió de les formes, la textura i les ombres. [2,5 punts]

Solución: Proposta lliure de disseny escultòric complint les condicions de modularitat (combinació de 4 peces amb un mínim d'una peça de cada tipus, basades en radi de $2\text{ cm}$): - 3.1 Esbossos i estudi de la proposta (1,5 punts): - Esbossos de les vistes dièdriques i acotacions clares i normalitzades de la peça nova (1,0 punt). - Esbós a mà alçada de la perspectiva cònica (0,5 punts). - 3.2 Representació tridimensional definitiva (2,5 punts): - Risc i complexitat de la proposta volumètrica (1,0 punt). - Identificació de l'estil geomètric i tria encertada de la posició i el sistema de representació (axonomètric o cònic) (0,5 punts). - Qualitat, precisió (especialment en el traçat de formes corbes amb compàs/plantilles) i composició del dibuix (0,5 punts). - Acabat amb tècnica seca: definició d'ombres pròpies i projectades, volum i textura de la fusta (0,5 punts).
