Exercici 5 - Mapes i talls geològics · Ciencias de la Tierra y del Medio Ambiente Selectividad Cataluña Juny Serie 5 2022

Tema: Mapes i talls geològics · Del examen Juny Serie 5 (2022)

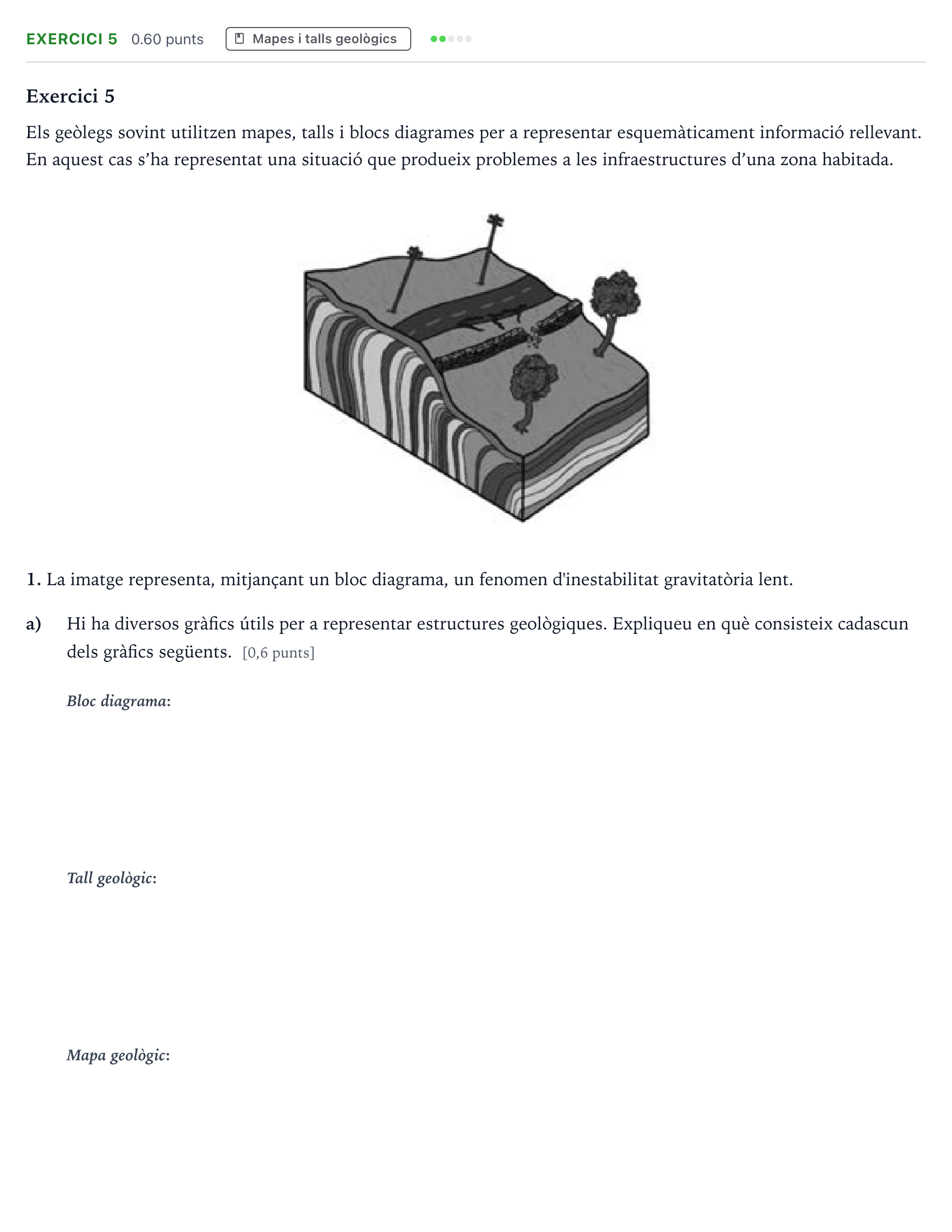

Enunciado

Exercici 5

Els geòlegs sovint utilitzen mapes, talls i blocs diagrames per a representar esquemàticament informació rellevant. En aquest cas s’ha representat una situació que produeix problemes a les infraestructures d’una zona habitada.

1. La imatge representa, mitjançant un bloc diagrama, un fenomen d'inestabilitat gravitatòria lent.

a)

Hi ha diversos gràfics útils per a representar estructures geològiques. Expliqueu en què consisteix cadascun dels gràfics següents.

[0,6 punts]

Enunciado: Exercici 5 - Mapes i talls geològics · Ciencias de la Tierra y del Medio Ambiente Selectividad Cataluña Juny Serie 5 2022

Solución

Según los criterios oficiales de corrección

Expliqueu en què consisteix: Bloc diagrama

Solución: Representació tridimensional en forma de bloc de parets verticals que recull informació sobre la superfície (elements geològics, geogràfics i de vegades infraestructures) i informació geològica a les cares verticals.

Expliqueu en què consisteix: Tall geològic

Solución: Representació en dos dimensions de l'estructura geològica en profunditat limitada a la part superior pel perfil topogràfic.

Expliqueu en què consisteix: Mapa geològic

Solución: Representació bidimensional de les litologies i estructures aflorant a la superfície en vista en planta.
