Exercici 3

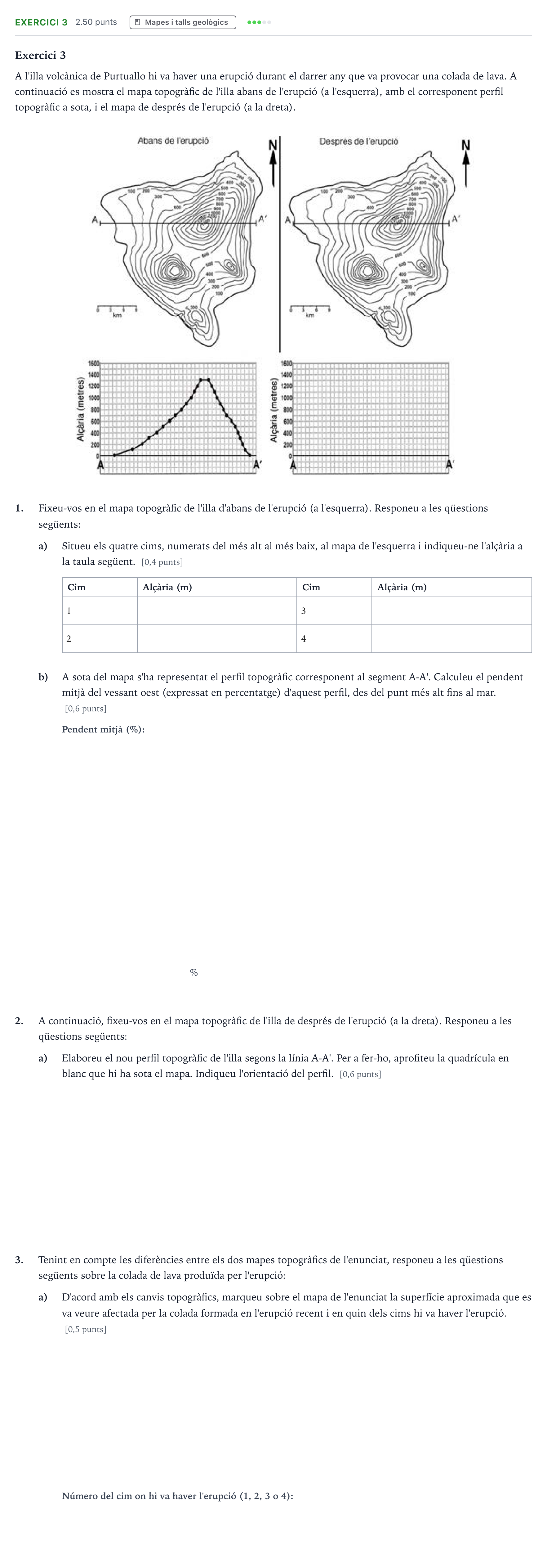

A l'illa volcànica de Purtuallo hi va haver una erupció durant el darrer any que va provocar una colada de lava. A continuació es mostra el mapa topogràfic de l'illa abans de l'erupció (a l'esquerra), amb el corresponent perfil topogràfic a sota, i el mapa de després de l'erupció (a la dreta).

1.

Fixeu-vos en el mapa topogràfic de l'illa d'abans de l'erupció (a l'esquerra). Responeu a les qüestions següents:

a)

Situeu els quatre cims, numerats del més alt al més baix, al mapa de l'esquerra i indiqueu-ne l'alçària a la taula següent. [0,4 punts]

Cim

Alçària (m)

Cim

Alçària (m)

1

3

2

4

b)

A sota del mapa s'ha representat el perfil topogràfic corresponent al segment A-A'. Calculeu el pendent mitjà del vessant oest (expressat en percentatge) d'aquest perfil, des del punt més alt fins al mar. [0,6 punts]

%

2.

A continuació, fixeu-vos en el mapa topogràfic de l'illa de després de l'erupció (a la dreta). Responeu a les qüestions següents:

a)

Elaboreu el nou perfil topogràfic de l'illa segons la línia A-A'. Per a fer-ho, aprofiteu la quadrícula en blanc que hi ha sota el mapa. Indiqueu l'orientació del perfil. [0,6 punts]

3.

Tenint en compte les diferències entre els dos mapes topogràfics de l'enunciat, responeu a les qüestions següents sobre la colada de lava produïda per l'erupció:

a)

D'acord amb els canvis topogràfics, marqueu sobre el mapa de l'enunciat la superfície aproximada que es va veure afectada per la colada formada en l'erupció recent i en quin dels cims hi va haver l'erupció. [0,5 punts]
