Exercici 6

A les conques internes de Catalunya hi ha nou embassaments, que són generats per preses. El de Riudecanyes (Baix Camp) n'és un exemple.

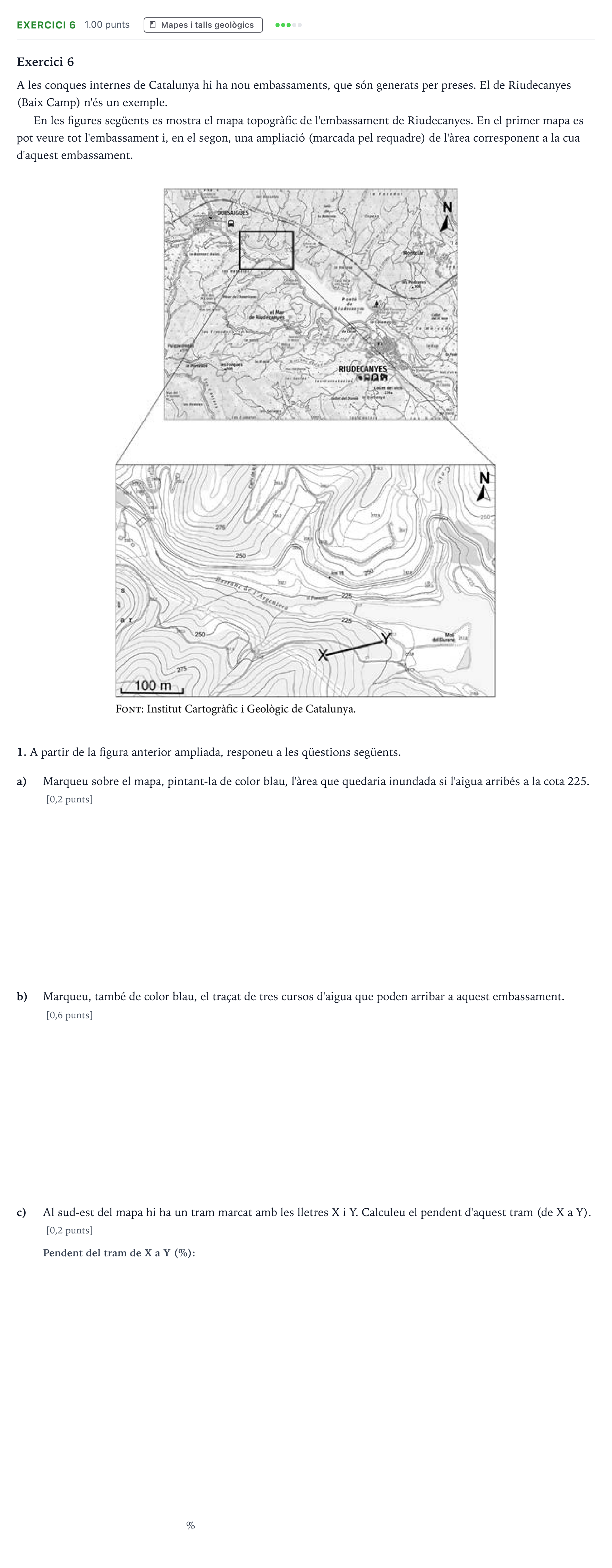

En les figures següents es mostra el mapa topogràfic de l'embassament de Riudecanyes. En el primer mapa es pot veure tot l'embassament i, en el segon, una ampliació (marcada pel requadre) de l'àrea corresponent a la cua d'aquest embassament.

1. A partir de la figura anterior ampliada, responeu a les qüestions següents.

a)

Marqueu sobre el mapa, pintant-la de color blau, l'àrea que quedaria inundada si l'aigua arribés a la cota 225. [0,2 punts]

b)

Marqueu, també de color blau, el traçat de tres cursos d'aigua que poden arribar a aquest embassament. [0,6 punts]

c)

Al sud-est del mapa hi ha un tram marcat amb les lletres X i Y. Calculeu el pendent d'aquest tram (de X a Y). [0,2 punts]

%
