Exercici 2 - Qüestió 1 · Ciencias de la Tierra y del Medio Ambiente Selectividad Cataluña Setembre Serie 1 2021

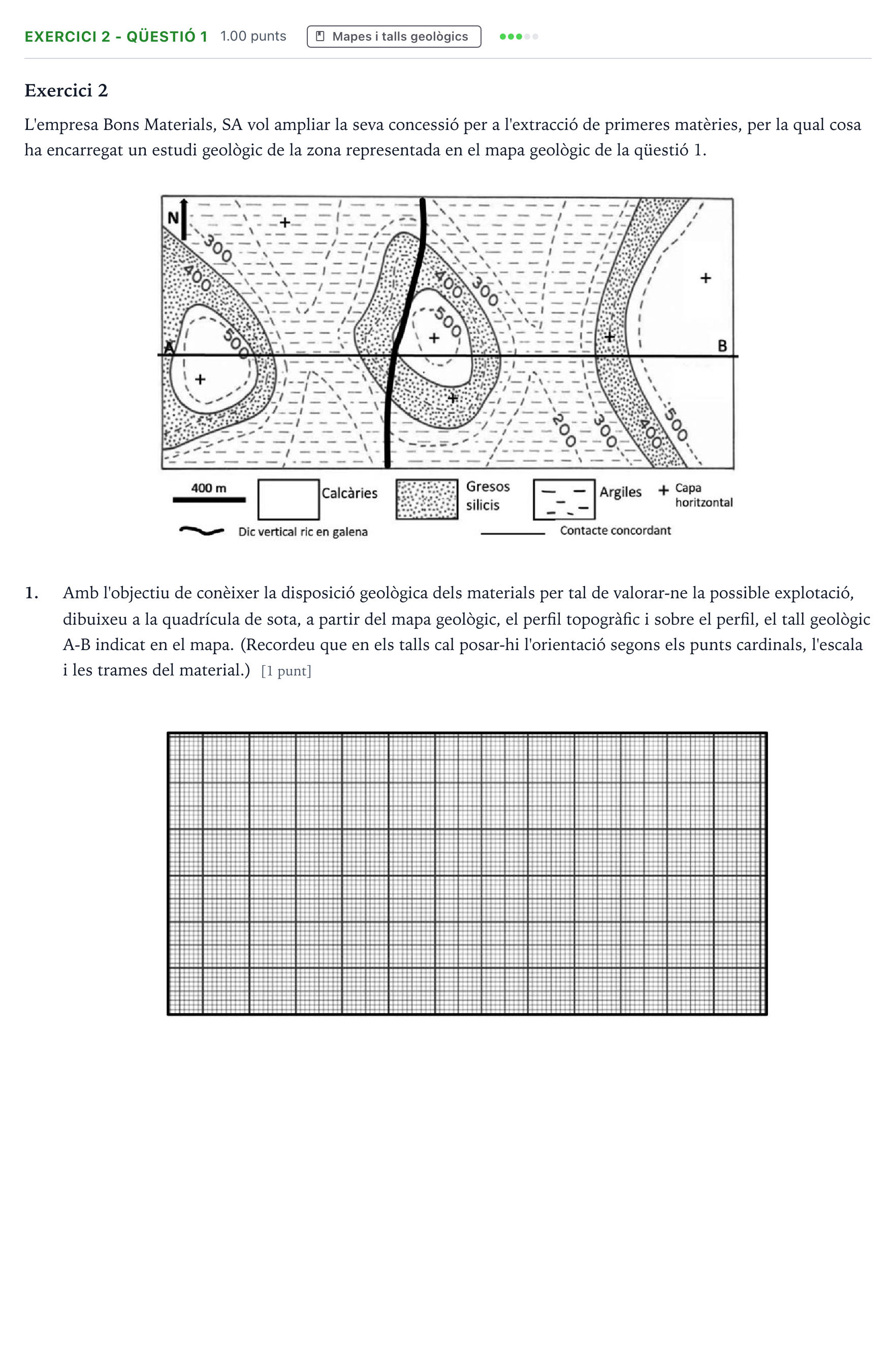

1. Amb l'objectiu de conèixer la disposició geològica dels materials per tal de valorar-ne la possible explotació, dibuixeu a la quadrícula de sota, a partir del mapa geològic, el perfil topogràfic i sobre el perfil, el tall geològic A-B indicat en el mapa. (Recordeu que en els talls cal posar-hi l'orientació segons els punts cardinals, l'escala i les trames del material.)

Solución: Perfil topogràfic amb orientació Oest (W) a l'esquerra (A) i Est (E) a la dreta (B), escala vertical amb cotes (300 m, 400 m, 500 m) i escala gràfica horitzontal (400 m). Capes horitzontals concordants: a la base argiles (fins a la cota 400 m), entremig gresos silicis (entre 400 m i uns 480 m), i a la part superior calcàries (per sobre de 480 m als cims). Un dic vertical ric en galena travessa les capes a la zona central.
