Problema 1 · Tecnología e Ingeniería II PAU Valencia Extraordinaria 2024

Tema: Materiales: ensayos de tracción y dureza, tratamientos y corrosión · Del examen Extraordinaria (2024)

Enunciado

PROBLEMA 1

En la siguiente figura se puede observar la curva tensión-deformación obtenida al someter a una barra de acero a tracción. A partir de 350 MPa350\text{ MPa}, las deformaciones que aparecen son plásticas.

a.

Determina el valor del Módulo de Elasticidad de Young. [0,50 puntos]

b.

A la vista de la curva, indica el valor de la tensión máxima y del límite elástico. [0,50 puntos]

c.

Si la sección de la barra de acero que se ha sometido a tracción era de 150 mm2150\text{ mm}^2, ¿cuál será la carga a la que finalmente se rompe? [0,50 puntos]

d.

Qué deformación presentará la barra en el punto A y en el punto B (elástica, plástica o ambas). [0,50 puntos]

e.

¿Crees que la barra de acero sufrirá estricción? Razona tu respuesta. [0,50 puntos]

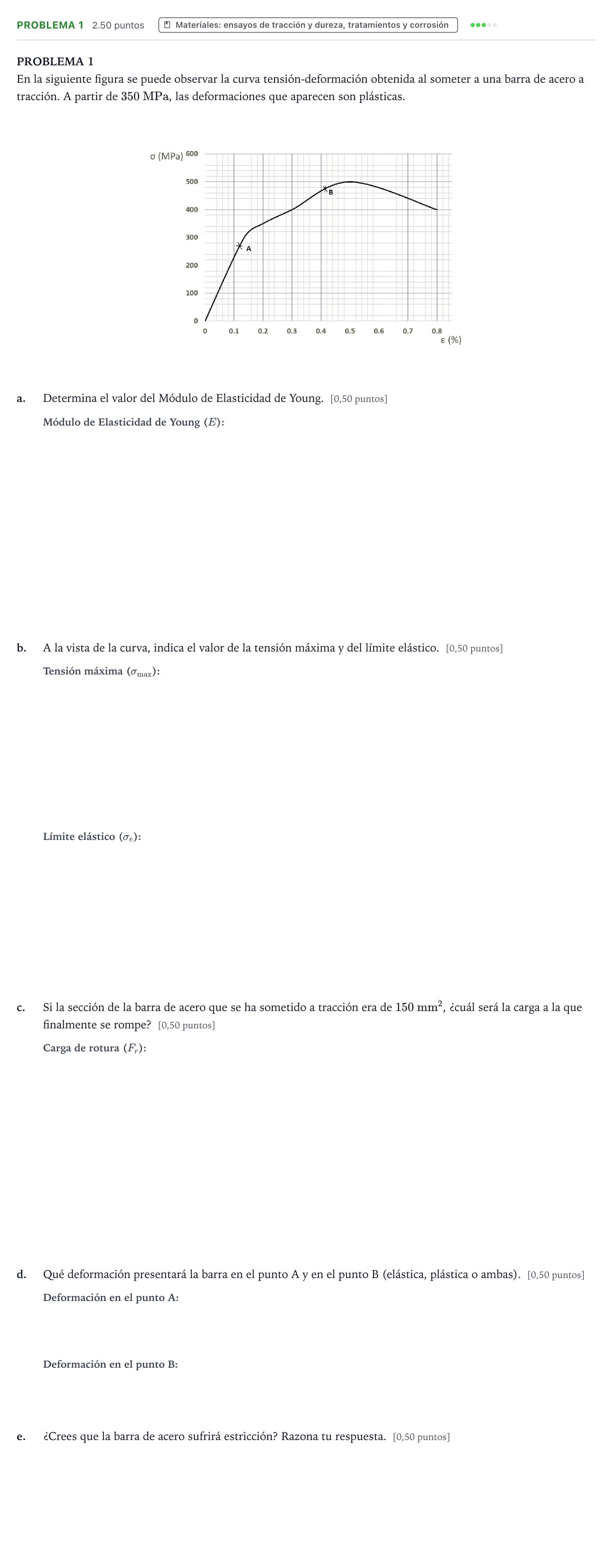

Enunciado: Problema 1 · Tecnología e Ingeniería II PAU Valencia Extraordinaria 2024

Solución

Solución de AprenAI (no es la oficial)

a. Determina el valor del Módulo de Elasticidad de Young.

Solución: 225 GPa225\text{ GPa} / 225 000 MPa225\,000\text{ MPa} / 210 GPa210\text{ GPa} / 210 000 MPa210\,000\text{ MPa}

b. A la vista de la curva, indica el valor de la tensión máxima.

Solución: 500 MPa500\text{ MPa}

b. A la vista de la curva, indica el valor del límite elástico.

Solución: 350 MPa350\text{ MPa}

c. Si la sección de la barra de acero que se ha sometido a tracción era de 150 mm², ¿cuál será la carga a la que finalmente se rompe?

Solución: 60 kN60\text{ kN} / 60 000 N60\,000\text{ N}

Las soluciones de los 3 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
