Ejercicio 4.A · Tecnología e Ingeniería II PAU Valencia Extraordinaria 2026
Tema: Electrónica digital combinacional · Del examen Extraordinaria (2026)

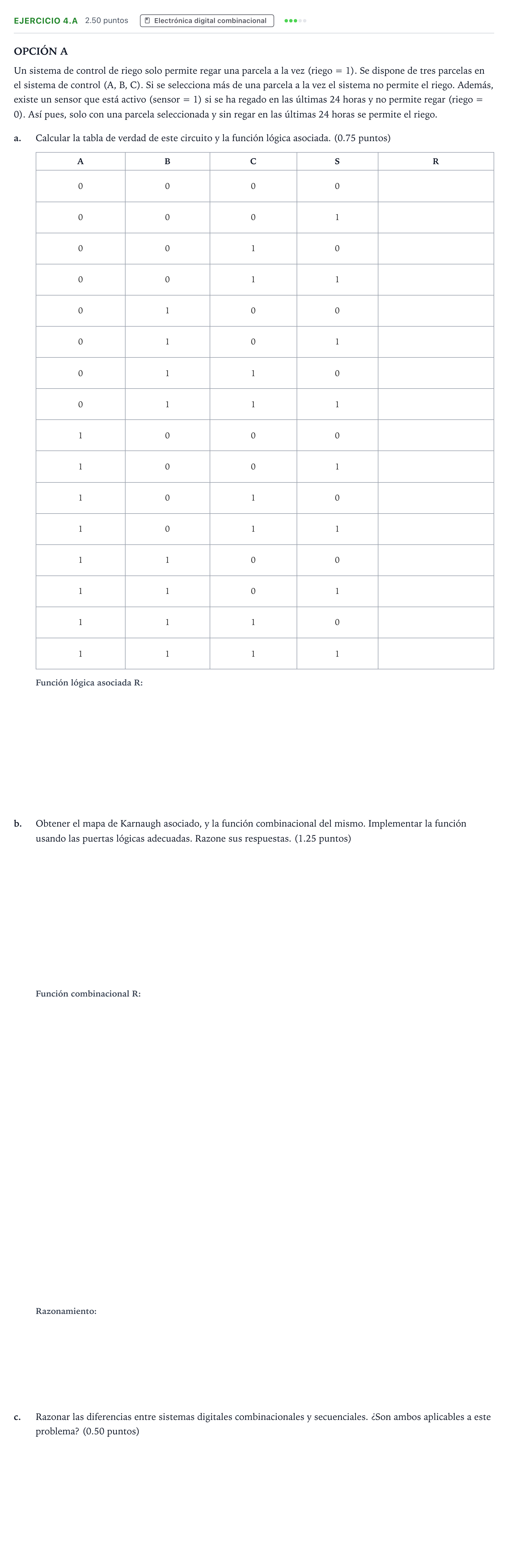

Enunciado
OPCIÓN A
Un sistema de control de riego solo permite regar una parcela a la vez (riego = 1). Se dispone de tres parcelas en el sistema de control (A, B, C). Si se selecciona más de una parcela a la vez el sistema no permite el riego. Además, existe un sensor que está activo (sensor = 1) si se ha regado en las últimas 24 horas y no permite regar (riego = 0). Así pues, solo con una parcela seleccionada y sin regar en las últimas 24 horas se permite el riego.
a.
Calcular la tabla de verdad de este circuito y la función lógica asociada. (0.75 puntos)
A · B · C · S · R
0 · 0 · 0 · 0
0 · 0 · 0 · 1
0 · 0 · 1 · 0
0 · 0 · 1 · 1
0 · 1 · 0 · 0
0 · 1 · 0 · 1
0 · 1 · 1 · 0
0 · 1 · 1 · 1
1 · 0 · 0 · 0
1 · 0 · 0 · 1
1 · 0 · 1 · 0
1 · 0 · 1 · 1
1 · 1 · 0 · 0
1 · 1 · 0 · 1
1 · 1 · 1 · 0
1 · 1 · 1 · 1
b.
Obtener el mapa de Karnaugh asociado, y la función combinacional del mismo. Implementar la función usando las puertas lógicas adecuadas. Razone sus respuestas. (1.25 puntos)
c.
Razonar las diferencias entre sistemas digitales combinacionales y secuenciales. ¿Son ambos aplicables a este problema? (0.50 puntos)
Solución
Solución de AprenAI (no es la oficial)
Fila A=0, B=0, C=0, S=0: R
Solución: 0
Fila A=0, B=0, C=0, S=1: R
Solución: 0
Fila A=0, B=0, C=1, S=0: R
Solución: 1
Fila A=0, B=0, C=1, S=1: R
Solución: 0
Fila A=0, B=1, C=0, S=0: R
Solución: 1
Fila A=0, B=1, C=0, S=1: R
Solución: 0
Fila A=0, B=1, C=1, S=0: R
Solución: 0
Fila A=0, B=1, C=1, S=1: R
Solución: 0
Fila A=1, B=0, C=0, S=0: R
Solución: 1
Fila A=1, B=0, C=0, S=1: R
Solución: 0
Fila A=1, B=0, C=1, S=0: R
Solución: 0
Las soluciones de los 10 apartados que faltan y la explicación paso a paso son Premium. Premium
