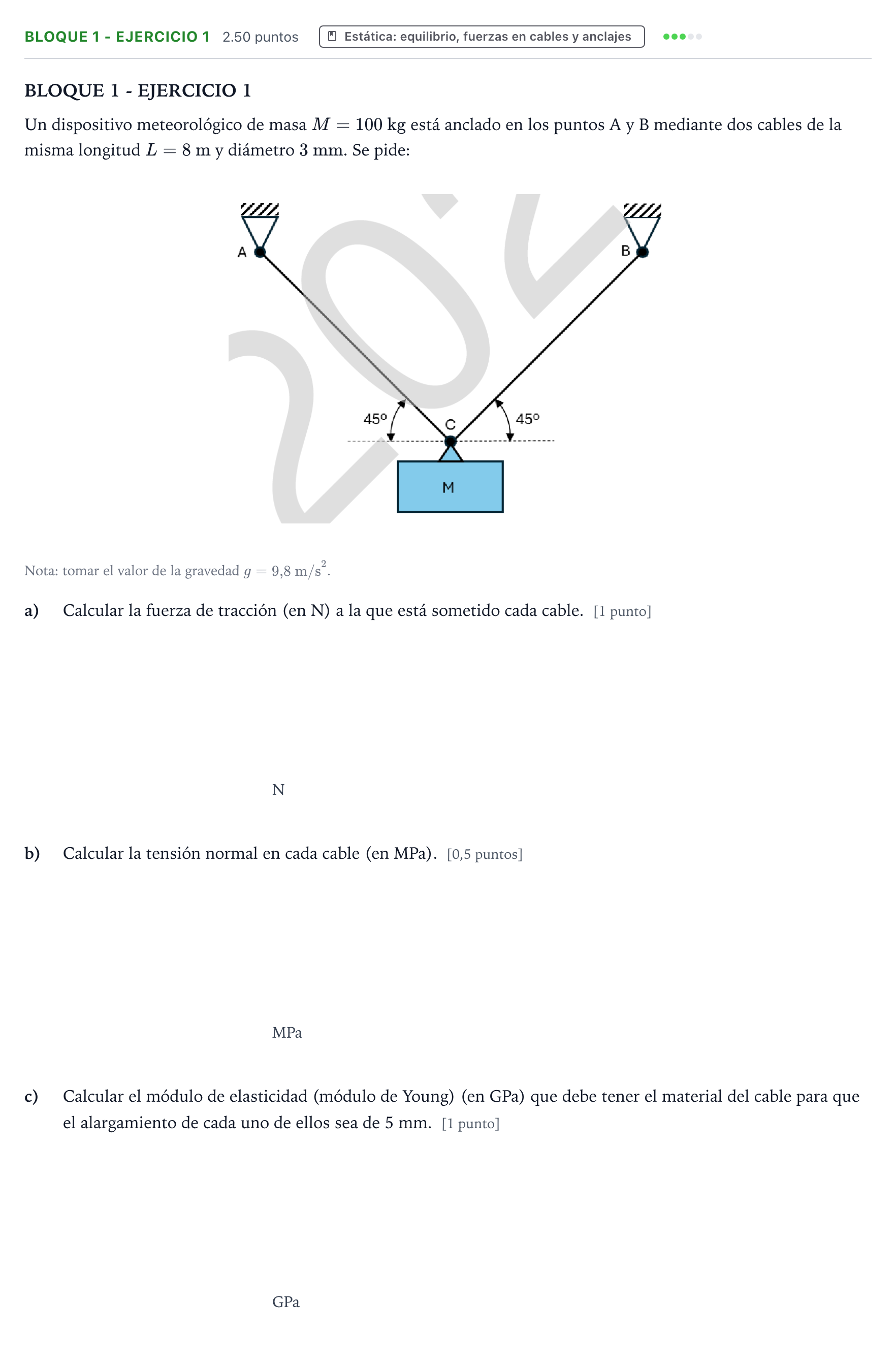

BLOQUE 1 - EJERCICIO 1

Un dispositivo meteorológico de masa $M = 100\text{ kg}$ está anclado en los puntos A y B mediante dos cables de la misma longitud $L = 8\text{ m}$ y diámetro $3\text{ mm}$. Se pide:

Nota: tomar el valor de la gravedad $g = 9{,}8\text{ m/s}^2$.

a)

Calcular la fuerza de tracción (en N) a la que está sometido cada cable. [1 punto]

N

b)

Calcular la tensión normal en cada cable (en MPa). [0,5 puntos]

MPa

c)

Calcular el módulo de elasticidad (módulo de Young) (en GPa) que debe tener el material del cable para que el alargamiento de cada uno de ellos sea de 5 mm. [1 punto]

GPa
