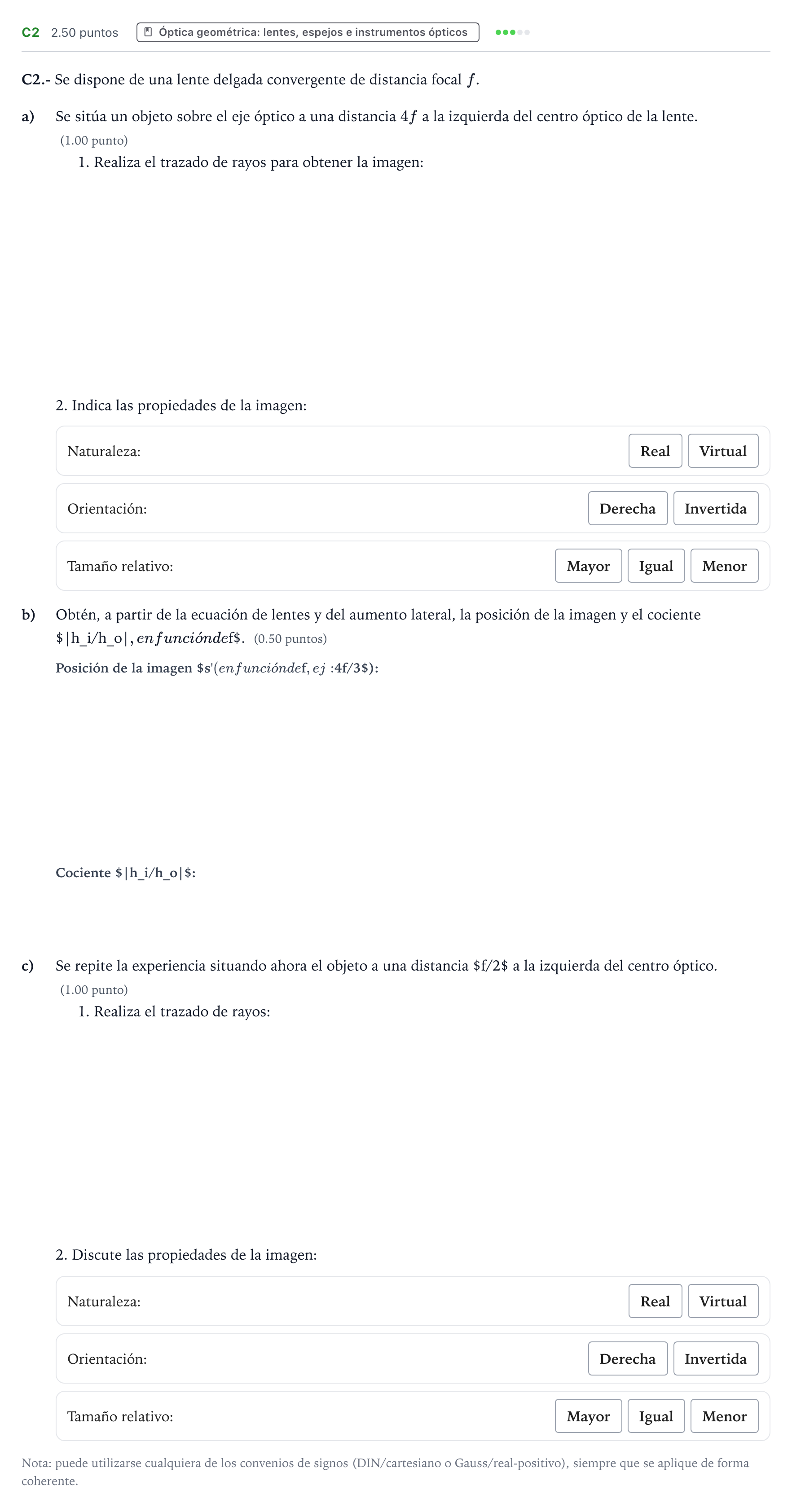

Ejercicio C2 · Física PAU País Vasco Extraordinaria 2026

C2.- Se dispone de una lente delgada convergente de distancia focal $f$.

a)

Se sitúa un objeto sobre el eje óptico a una distancia $4f$ a la izquierda del centro óptico de la lente. (1.00 punto)

1. Realiza el trazado de rayos para obtener la imagen:

2. Indica las propiedades de la imagen:

Naturaleza:

Real

Virtual

Orientación:

Derecha

Invertida

Tamaño relativo:

Mayor

Igual

Menor

b)

Obtén, a partir de la ecuación de lentes y del aumento lateral, la posición de la imagen y el cociente $|h_i/h_o|$, en función de $f$. (0.50 puntos)

c)

Se repite la experiencia situando ahora el objeto a una distancia $f/2$ a la izquierda del centro óptico. (1.00 punto)

1. Realiza el trazado de rayos:

2. Discute las propiedades de la imagen:

Naturaleza:

Real

Virtual

Orientación:

Derecha

Invertida

Tamaño relativo:

Mayor

Igual

Menor

Nota: puede utilizarse cualquiera de los convenios de signos (DIN/cartesiano o Gauss/real-positivo), siempre que se aplique de forma coherente.
