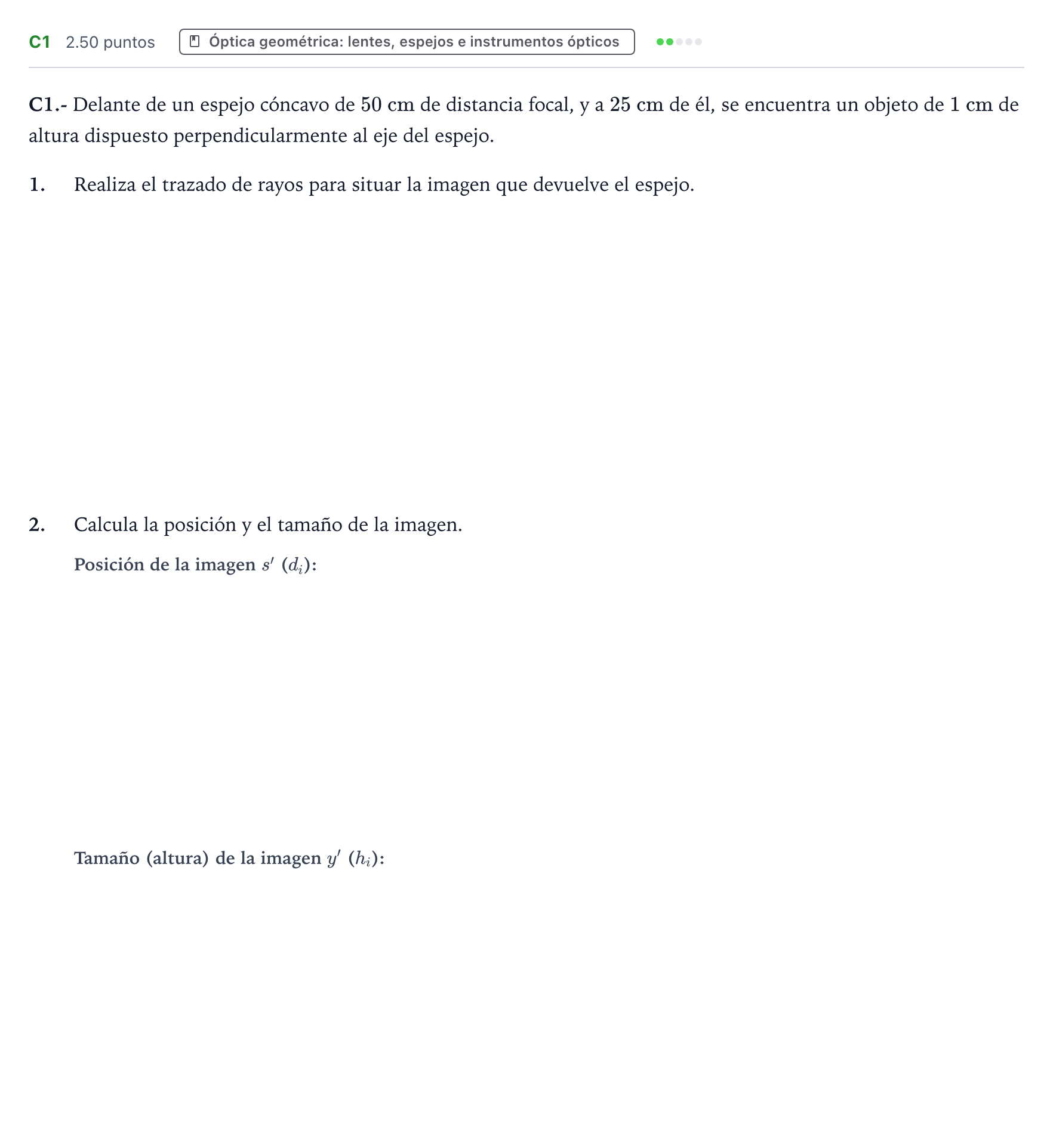

Ejercicio C1 · Física PAU País Vasco Ordinaria 2025

1. Realiza el trazado de rayos para situar la imagen que devuelve el espejo.

Solución: Trazado de rayos de un espejo cóncavo con el objeto situado entre el foco y el vértice ($d_o < f$): - Se dibuja el espejo cóncavo, su eje principal, el centro de curvatura ($C = 2f = 100\text{ cm}$), el foco ($F$, a $50\text{ cm}$) y el objeto (a $25\text{ cm}$). - Rayo 1: parte paralelo al eje principal y se refleja pasando por el foco $F$ (o en su dirección). - Rayo 2: incide pasando por el centro de curvatura $C$ y se refleja sobre sí mismo (o rayo que incide hacia el vértice y se refleja simétricamente). - Las prolongaciones de los rayos reflejados hacia atrás del espejo se cruzan a $50\text{ cm}$ detrás del espejo, dando una imagen virtual, derecha y de mayor tamaño ($2\text{ cm}$).

2. Calcula la posición de la imagen.

Solución: $-50\text{ cm}$ / $-0{,}5\text{ m}$ / $50\text{ cm}$

2. Calcula el tamaño de la imagen.

Solución: $2\text{ cm}$ / $0{,}02\text{ m}$
