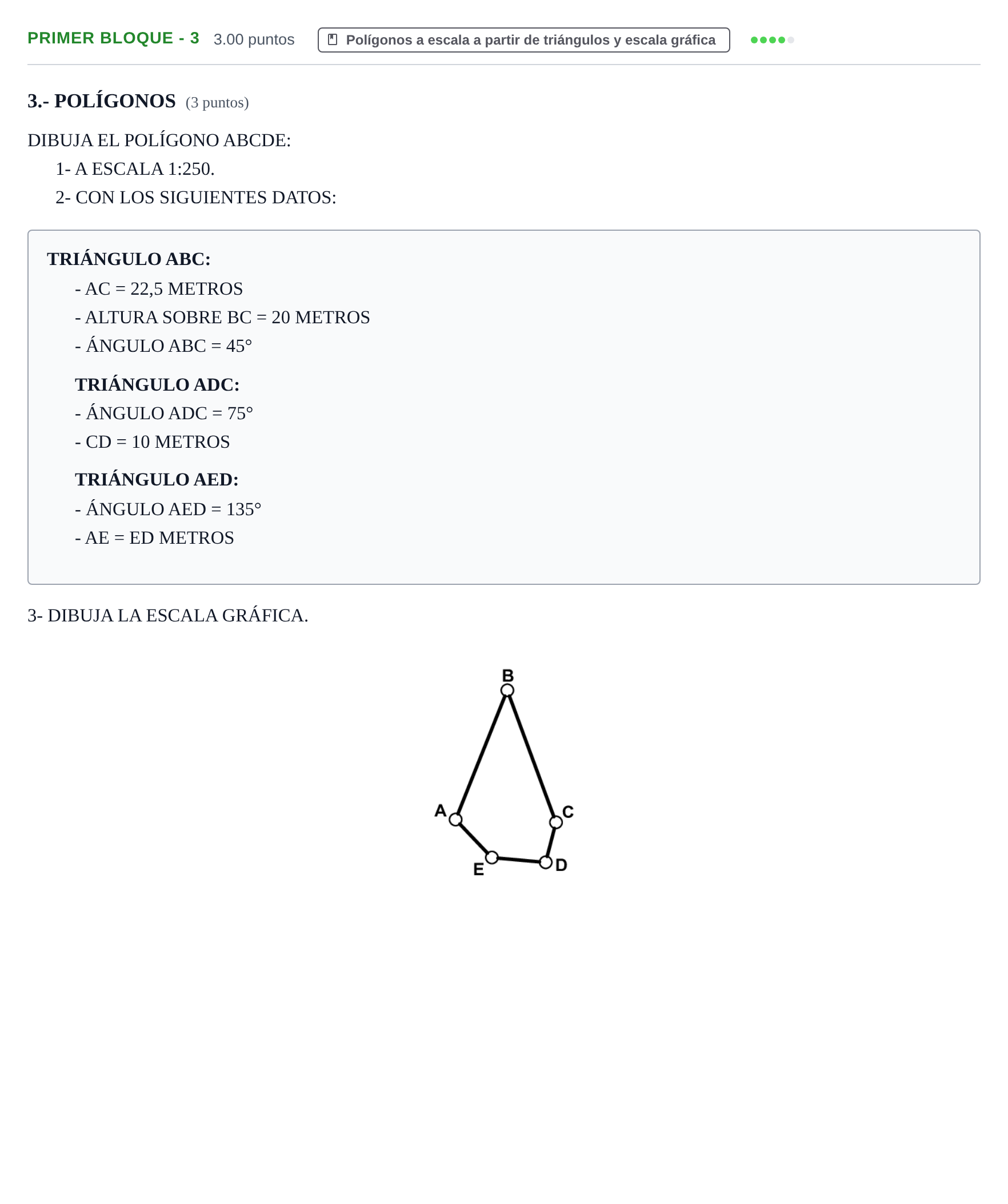

Ejercicio Primer Bloque - 3 · Dibujo técnico II PAU Navarra Ordinaria 2023

Dibuja el polígono ABCDE a escala 1:250 y dibuja la escala gráfica.

Solución: Construcción geométrica del polígono: 1. Escala gráfica 1:250 construida y calibrada (4 mm = 1 m). 2. Triángulo ABC: segmento $AC = 90\text{ mm}$, arco capaz o construcción de la altura de $80\text{ mm}$ y ángulo en B de $45^\circ$. 3. Triángulo ADC: arco capaz de $75^\circ$ sobre el segmento AC y arco de radio $CD = 40\text{ mm}$ desde C para hallar D. 4. Triángulo AED: triángulo isósceles ($AE=ED$) con ángulo en E de $135^\circ$ trazado sobre el lado AD (mediatriz de AD y arco capaz de $135^\circ$).
