Ejercicio Primer Bloque - 2 · Dibujo técnico II PAU Navarra Ordinaria 2022

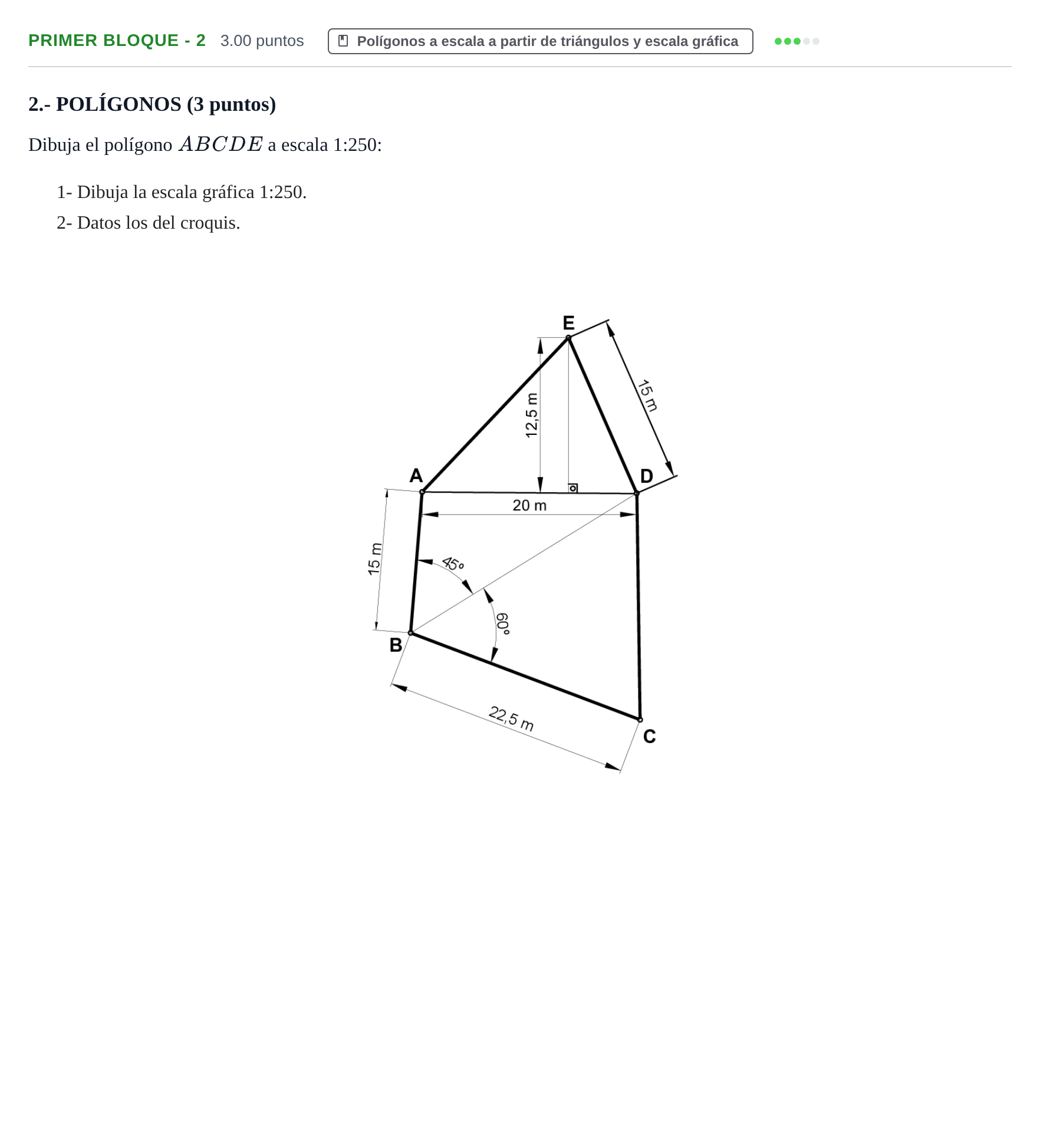

Dibuja el polígono ABCDE a escala 1:250: 1- Dibuja la escala gráfica 1:250. 2- Datos los del croquis.

Solución: 1. Escala gráfica 1:250 con contraescala correspondiente ($10\text{ m} = 40\text{ mm}$, $20\text{ m} = 80\text{ mm}$, etc.). 2. Triángulo $AED$: base $AD = 20\text{ m}$ ($80\text{ mm}$), paralela a la base a $12{,}5\text{ m}$ ($50\text{ mm}$) de distancia y corte con arco de radio $ED = 15\text{ m}$ ($60\text{ mm}$) desde $D$ para hallar $E$. 3. Triángulo $ABD$: segmento $AB = 15\text{ m}$ ($60\text{ mm}$) con arco de $45^\circ$ desde $BD$ o mediante la diagonal $BD$. 4. Triángulo $BCD$: con el ángulo de $60^\circ$ entre $BD$ y $BC$, y longitud $BC = 22{,}5\text{ m}$ ($90\text{ mm}$).
