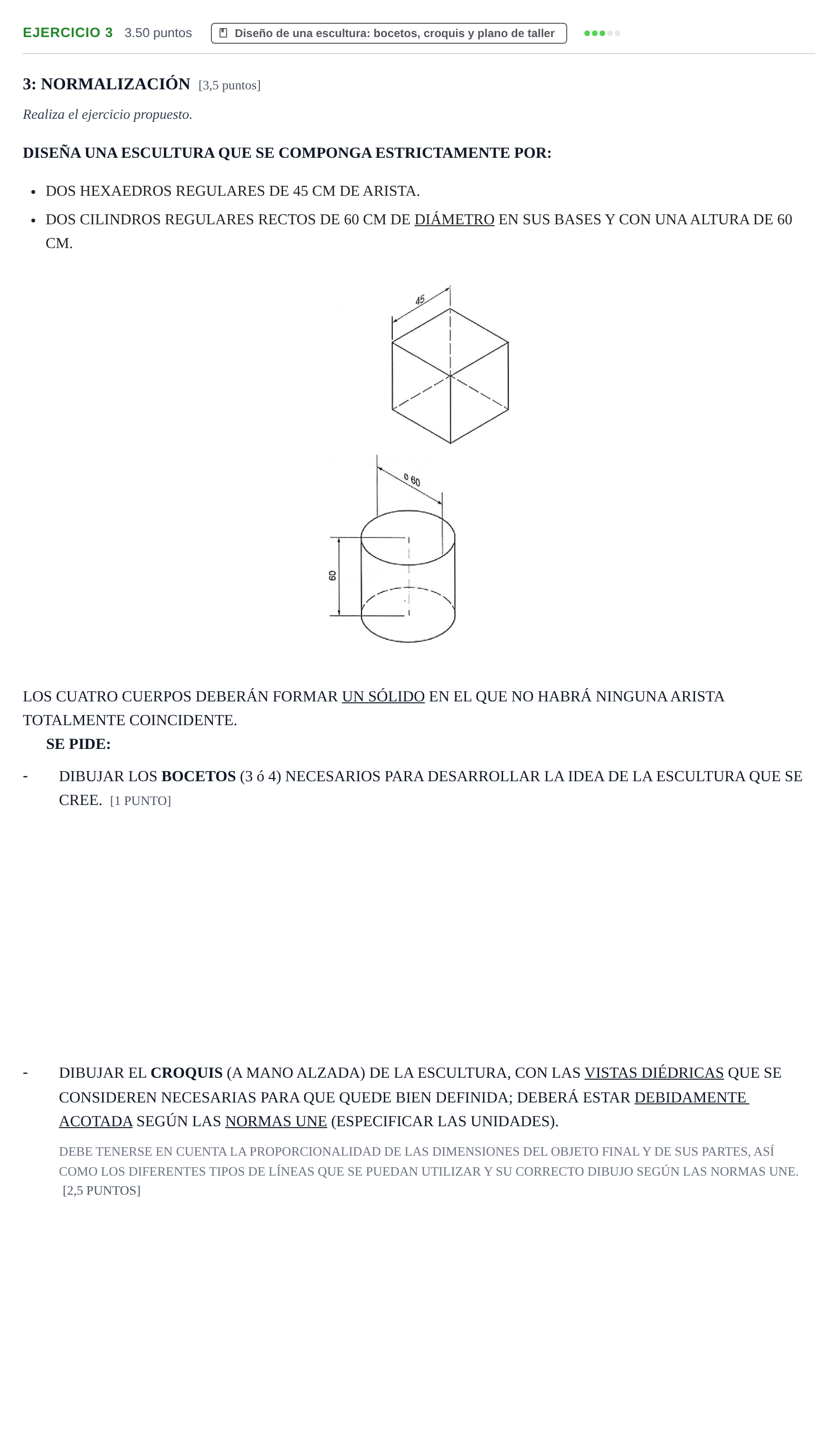

Problema 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Navarra Ordinaria 2026

Diseño de la escultura: bocetos y croquis acotado según normas UNE con vistas diédricas.

Solución: Bocetos de desarrollo (1,0 punto): Serie de 3 o 4 dibujos a mano alzada (en perspectiva axonométrica o caballera) mostrando la evolución compositiva: adición o maclado de los dos cubos (arista 45 cm) y los dos cilindros (diámetro 60 cm y altura 60 cm), garantizando contacto real entre todas las piezas para formar un único sólido continuo, sin compartir aristas enteras. Croquis y vistas diédricas acotadas (2,5 puntos): - Vistas necesarias (alzado, planta y, si procede, vista de perfil o sección). - Representación rigurosa de líneas normalizadas (aristas vistas continuas gruesas, aristas ocultas a trazos medios, ejes de revolución de los cilindros en trazo y punto fino). - Acotación completa conforme a las normas UNE: - Cotas de dimensión: aristas de los hexaedros ($45$), diámetros de las bases de los cilindros ($⌀ 60$) y sus alturas ($60$). - Cotas de posición relativa entre los cuatro cuerpos (distancias entre ejes, descentramientos, alturas de apoyo). - Especificación clara de las unidades (por ejemplo, «Cotadas en cm» o conversión a mm según el cajetín).
