Problema 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Navarra Extraordinaria 2026

Diseño de escultura: bocetos y vistas diédricas normalizadas según normas UNE.

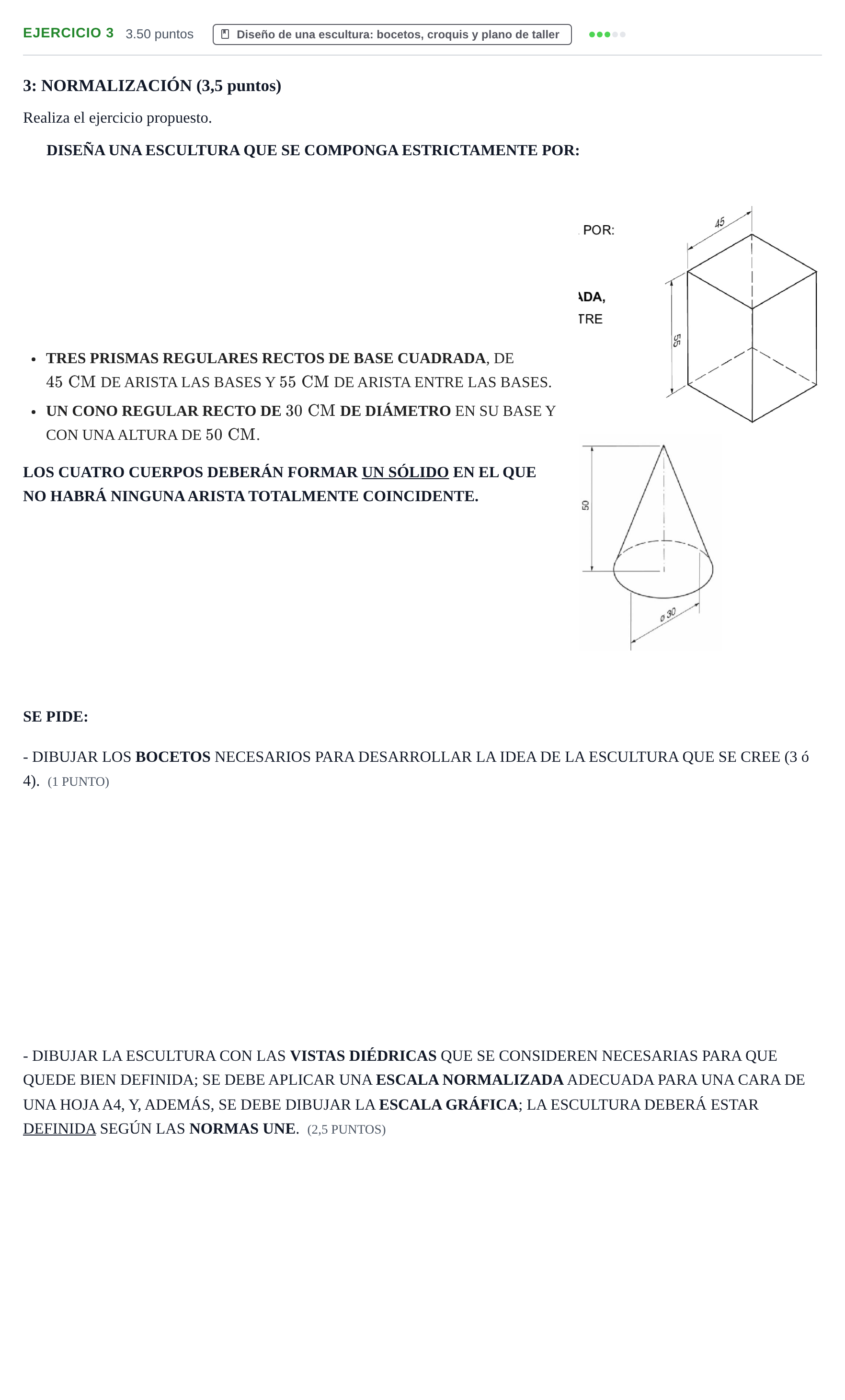

Solución: 1. Bocetos preliminares (1,0 punto): Realización de 3 o 4 bocetos a mano alzada en perspectiva (axonometría o cónica rápida) que muestren distintas alternativas compositivas de unión o penetración entre los tres prismas ($45\times 45\times 55\text{ cm}$) y el cono ($\varnothing 30\text{ cm},\ h=50\text{ cm}$). En la propuesta final elegida, los cuatro volúmenes deben configurar un sólido único sin que ninguna arista coincida enteramente con otra. 2. Vistas diédricas y normalización (2,5 puntos): - Vistas diédricas: Representación según el sistema europeo (alzado, planta y vista de perfil necesaria) manteniendo correspondencia geométrica estricta. - Escala normalizada: Selección de escala adecuada para formato A4 (por ejemplo, $E = 1:5$ si la pieza mide hasta $\sim 90-100\text{ cm}$, o $E = 1:10$ para composiciones más esbeltas o alargadas). - Escala gráfica: Trazado de la escala gráfica con su talón (contraescala dividida) y cifras correspondientes. - Normas UNE: Diferenciación normalizada de grosores de línea (aristas vistas con línea continua gruesa, aristas ocultas con trazos discontinuos finos, ejes de simetría con trazo y punto fino) y acotación completa según UNE 1-032 indicando las cotas reales en centímetros o milímetros.
