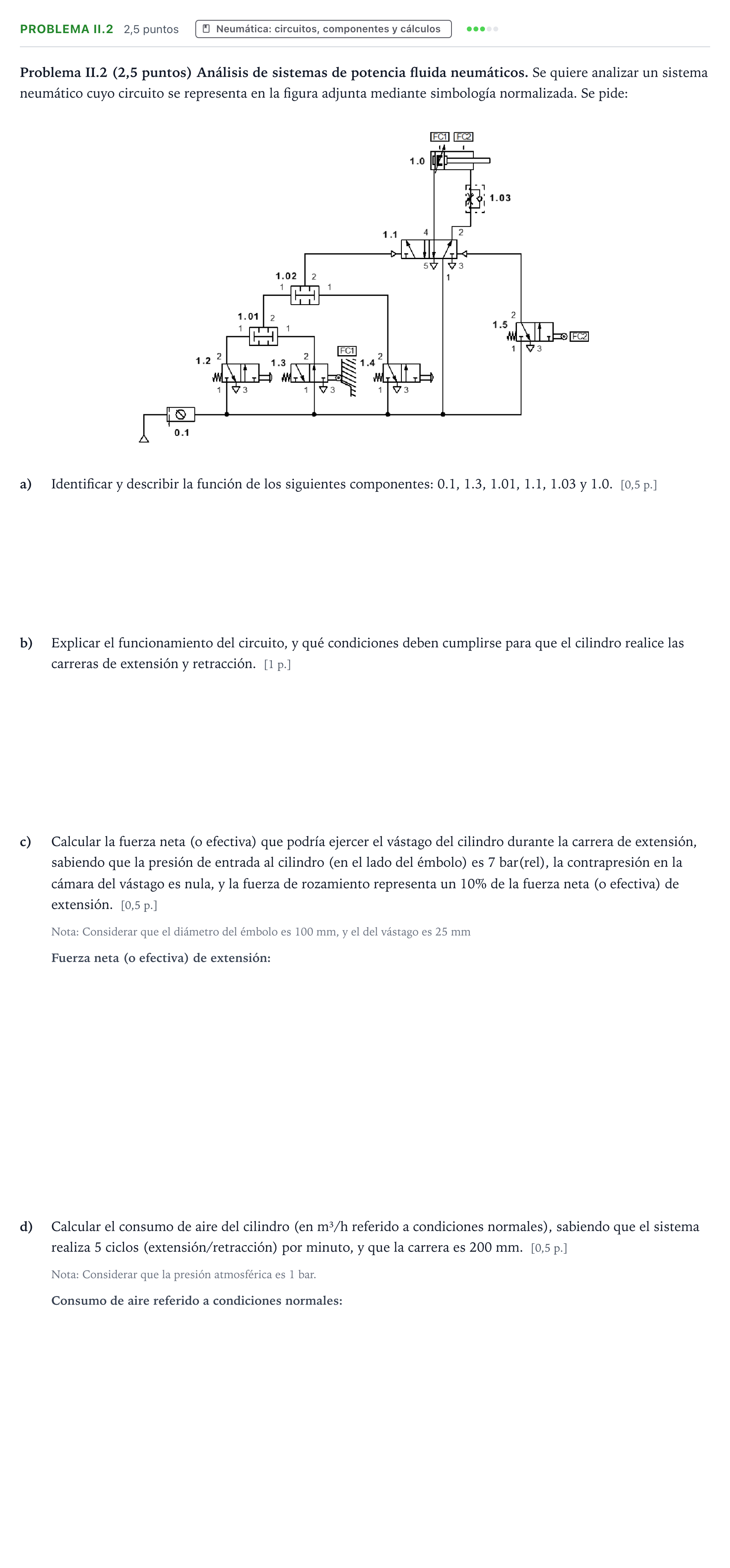

Problema II.2 · Tecnología e Ingeniería II PAU Murcia Ordinaria 2026

a) Identificar y describir la función de los siguientes componentes: 0.1, 1.3, 1.01, 1.1, 1.03 y 1.0.

Solución: 0.1: Unidad de mantenimiento (filtro, regulador de presión con manómetro y lubricador); 1.3: Válvula 3/2 vías normalmente cerrada con accionamiento mecánico por rodillo (final de carrera FC1) y retorno por muelle; 1.01: Válvula de simultaneidad (función lógica Y / AND) o válvula selectora; 1.1: Válvula distribuidora 5/2 vías biestable de accionamiento neumático bilateral; 1.03: Válvula reguladora de caudal unidireccional (estranguladora con antirretorno); 1.0: Cilindro de doble efecto con amortiguación regulable.

b) Explicar el funcionamiento del circuito, y qué condiciones deben cumplirse para que el cilindro realice las carreras de extensión y retracción.

Solución: Extensión: El cilindro debe estar retraído accionando FC1 (válvula 1.3 con señal). Para avanzar se requiere accionar 1.2 (con FC1 activo pasa por 1.01) o bien accionar 1.4, con lo que llega señal a través de 1.02 al pilotaje izquierdo de la válvula 5/2 (1.1). La válvula conmuta, mete presión a la cámara posterior y el vástago avanza con velocidad controlada por 1.03. Retracción: Al alcanzar la extensión completa se acciona el final de carrera FC2 (válvula 1.5), enviando una señal de pilotaje al lado derecho de 1.1, que conmuta retornando el cilindro a su posición de reposo.

c) Calcular la fuerza neta (o efectiva) que podría ejercer el vástago del cilindro durante la carrera de extensión, sabiendo que la presión de entrada al cilindro (en el lado del émbolo) es 7 bar(rel), la contrapresión en la cámara del vástago es nula, y la fuerza de rozamiento representa un 10% de la fuerza neta (o efectiva) de extensión.

Solución: $4998$ N / $4{,}998$ kN / $4948$ N / $5498$ N

d) Calcular el consumo de aire del cilindro (en m³/h referido a condiciones normales), sabiendo que el sistema realiza 5 ciclos (extensión/retracción) por minuto, y que la carrera es 200 mm. Nota: Considerar que la presión atmosférica es 1 bar.

Solución: $1{,}45$ m³/h / $1{,}46$ m³/h
