Ejercicio 2 · Tecnología e Ingeniería II PAU Murcia Ordinaria 2024

Ejercicio 2. (2,5 puntos) Análisis de sistemas de potencia fluida neumáticos.

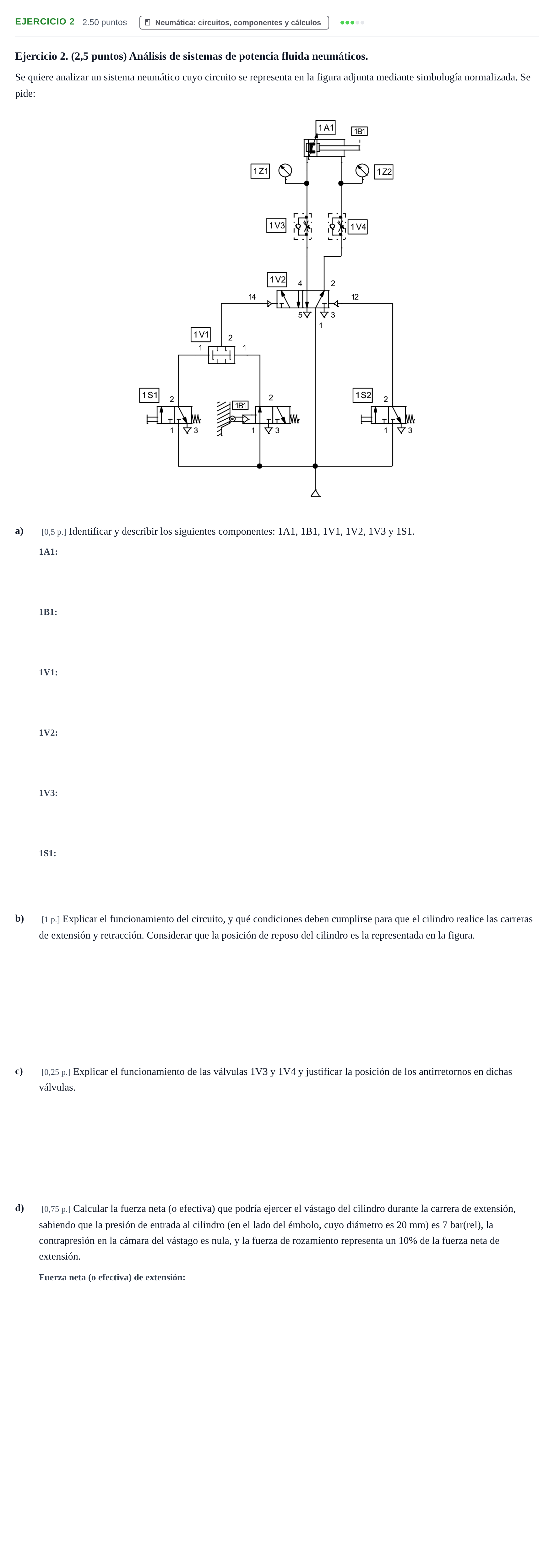

Se quiere analizar un sistema neumático cuyo circuito se representa en la figura adjunta mediante simbología normalizada. Se pide:

a)

[0,5 p.] Identificar y describir los siguientes componentes: 1A1, 1B1, 1V1, 1V2, 1V3 y 1S1.

b)

[1 p.] Explicar el funcionamiento del circuito, y qué condiciones deben cumplirse para que el cilindro realice las carreras de extensión y retracción. Considerar que la posición de reposo del cilindro es la representada en la figura.

c)

[0,25 p.] Explicar el funcionamiento de las válvulas 1V3 y 1V4 y justificar la posición de los antirretornos en dichas válvulas.

d)

[0,75 p.] Calcular la fuerza neta (o efectiva) que podría ejercer el vástago del cilindro durante la carrera de extensión, sabiendo que la presión de entrada al cilindro (en el lado del émbolo, cuyo diámetro es 20 mm) es 7 bar(rel), la contrapresión en la cámara del vástago es nula, y la fuerza de rozamiento representa un 10% de la fuerza neta de extensión.
