Problema II.2 · Tecnología e Ingeniería II PAU Murcia Extraordinaria 2026
Tema: Neumática: circuitos, componentes y cálculos · Del examen Extraordinaria (2026)
Enunciado

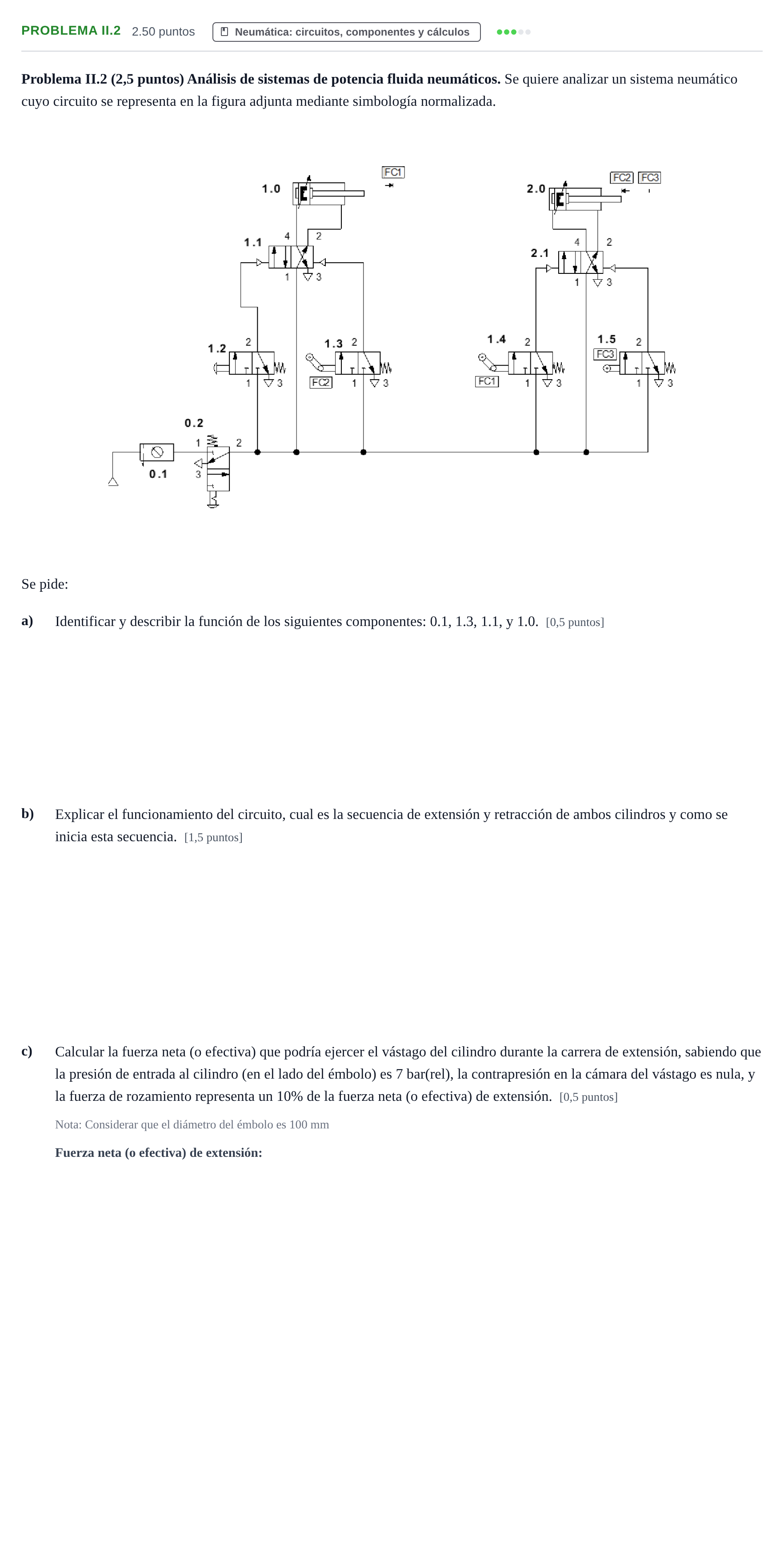

Problema II.2 (2,5 puntos) Análisis de sistemas de potencia fluida neumáticos. Se quiere analizar un sistema neumático cuyo circuito se representa en la figura adjunta mediante simbología normalizada.
Se pide:
a)
Identificar y describir la función de los siguientes componentes: 0.1, 1.3, 1.1, y 1.0. [0,5 puntos]
b)
Explicar el funcionamiento del circuito, cual es la secuencia de extensión y retracción de ambos cilindros y como se inicia esta secuencia. [1,5 puntos]
c)
Calcular la fuerza neta (o efectiva) que podría ejercer el vástago del cilindro durante la carrera de extensión, sabiendo que la presión de entrada al cilindro (en el lado del émbolo) es 7 bar(rel), la contrapresión en la cámara del vástago es nula, y la fuerza de rozamiento representa un 10% de la fuerza neta (o efectiva) de extensión. [0,5 puntos]
Nota: Considerar que el diámetro del émbolo es 100 mm
Solución
Según los criterios oficiales de corrección
a) Identificar y describir la función de los siguientes componentes: 0.1, 1.3, 1.1, y 1.0.
Solución: 0.1: Unidad de mantenimiento / acondicionamiento de aire (filtro, regulador con manómetro y lubricador). 1.3: Válvula 3/2 normalmente cerrada, accionada por rodillo escamoteable o mecánico (final de carrera FC2) y retorno por muelle. 1.1: Válvula distribuidora 5/2 biestable con accionamiento neumático en ambos lados. 1.0: Cilindro de doble efecto con amortiguación neumática regulable en ambos extremos.
b) Explicar el funcionamiento del circuito, cual es la secuencia de extensión y retracción de ambos cilindros y como se inicia esta secuencia.
Solución: Secuencia: 1.0+ / 2.0+ / 1.0- / 2.0- (es decir, A+ B+ A- B-). Inicio: Se pulsa la válvula 1.2, pilotando 1.1 y haciendo avanzar el cilindro 1.0.
c) Calcular la fuerza neta (o efectiva) que podría ejercer el vástago del cilindro durante la carrera de extensión, sabiendo que la presión de entrada al cilindro (en el lado del émbolo) es 7 bar(rel), la contrapresión en la cámara del vástago es nula, y la fuerza de rozamiento representa un 10% de la fuerza neta (o efectiva) de extensión.
Solución: 4948 N / 4,95 kN
